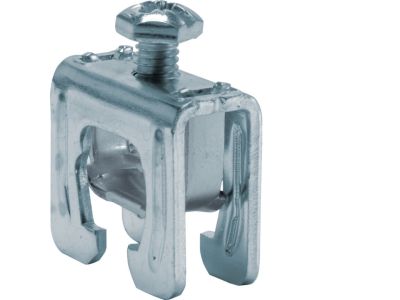

Zaciski do szyn zbiorczych 25-35mm2 Cu 12x5mm | K96C Hager

Opis i Kluczowe Cechy

Zaciski do szyn zbiorczych K96C to element łączeniowy przeznaczony do trwałego i pewnego podłączenia przewodu miedzianego o przekroju 25–35 mm² z szyną zbiorczą o wymiarach 12×5 mm. Dzięki precyzyjnemu dopasowaniu do wymienionych przekrojów zapewniają niską rezystancję styku i stabilność mechaniczną połączenia, co przekłada się na niezawodność i bezpieczeństwo instalacji niskiego napięcia.

• Przekrój przewodu 25–35 mm² Cu: umożliwia bezpieczne przyłączenie przewodów o dużym przekroju, stosowanych w obwodach głównych rozdzielnic i szaf sterowniczych.
• Wymiar szyny 12×5 mm: dedykowany do popularnych szyn zbiorczych miedzianych, gwarantuje stabilne osadzenie i niską rezystancję przejścia.
• Materiał miedziany (Cu): wysoka przewodność elektryczna i odporność na korozję – pewne połączenie przez cały okres eksploatacji.
• Konstrukcja zaciskowa: szybki i powtarzalny montaż bez konieczności lutowania lub spawania, ułatwia prace modernizacyjne i serwisowe.
• Symbol K96C: łatwa identyfikacja w katalogu; kompatybilność z pozostałymi elementami systemu szyn zbiorczych.

Zgodność z Normami

Zaciski K96C są wyrobem przeznaczonym do montażu w instalacjach niskiego napięcia. Produkt spełnia wymagania europejskich norm dotyczących bezpieczeństwa i kompatybilności, co potwierdza oznaczenie CE. Zaleca się stosowanie zgodnie z wytycznymi producenta oraz ogólnymi przepisami budowy instalacji elektrycznych.

Zastosowanie

Zaciski do szyn zbiorczych K96C znajdują zastosowanie wszędzie tam, gdzie konieczne jest przyłączenie przewodów o dużym przekroju do szyn miedzianych w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Przyłączanie przewodów zasilających w rozdzielnicach głównych obiektów przemysłowych i komercyjnych.
• Wykonywanie odgałęzień od szyn zbiorczych w rozdzielnicach piętrowych i lokalnych.
• Modernizacja i rozbudowa istniejących instalacji – łatwe dołączenie nowych obwodów do szynowego systemu rozdzielczego.
• Montaż w węzłach rozdziału energii w budynkach użyteczności publicznej, magazynach oraz infrastrukturze technicznej.

Wskazówki Montażowe

Montaż zacisków K96C powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że szyna zbiorcza oraz przewód są pozbawione potencjału. Oczyść powierzchnie styku szyny i przewodu z ewentualnych zanieczyszczeń tlenkowych. Przekrój przewodu musi mieścić się w zakresie 25–35 mm² (Cu). Dokręć śrubę zacisku z momentem zgodnym z dokumentacją producenta – zbyt słabe dokręcenie zwiększa rezystancję, zbyt silne może uszkodzić gwint lub przewód. Po zamontowaniu sprawdź poprawność połączenia oraz brak poluzowania.

FAQ

• Jakiego przekroju przewód można podłączyć do zacisku K96C? Zacisk jest przeznaczony wyłącznie do przewodów miedzianych o przekroju 25–35 mm². Stosowanie przewodów o innym przekroju może skutkować nieprawidłowym kontaktem i przegrzaniem.
• Czy zacisk nadaje się do szyn aluminiowych? Dane producenta określają szynę miedzianą 12×5 mm. W przypadku szyn aluminiowych należy stosować dedykowane zaciski z odpowiednią pastą antykorozyjną oraz zweryfikować kompatybilność materiałową.
• Jak sprawdzić poprawność montażu? Po dokręceniu należy wykonać próbę pociągnięcia przewodu – nie powinien się wysuwać. Zaleca się pomiar rezystancji przejścia (np. mikroomomierzem) lub kontrolę termowizyjną po obciążeniu, aby wykluczyć nadmierne nagrzewanie się połączenia.
