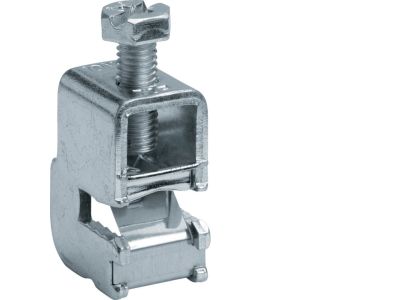

Zaciski do szyn zbiorczych 16-70mm2 Cu 20/30x5mm | K96V Hager

Opis i Kluczowe Cechy

Zacisk K96V to przeznaczony do łączenia przewodów miedzianych o przekroju od 16 do 70 mm² z szynami zbiorczymi Cu o wymiarach 20×5 mm lub 30×5 mm. Umożliwia bezpieczne i pewne połączenie w rozdzielnicach elektrycznych, zapewniając niską rezystancję styku i długotrwałą niezawodność.

• Zakres przekroju przewodu 16–70 mm²: elastyczność w doborze przewodów – jeden zacisk obsługuje przewody o różnym przekroju bez konieczności stosowania dodatkowych redukcji.
• Kompatybilność z szynami 20×5 mm i 30×5 mm: pasuje do dwóch popularnych wymiarów szyn zbiorczych, co upraszcza magazynowanie i montaż w standardowych systemach rozdzielnic.
• Materiał miedziany (Cu): doskonała przewodność elektryczna i odporność na korozję – połączenie o niskiej rezystancji, które nie starzeje się szybko pod wpływem wilgoci.
• Konstrukcja zaciskowa: szybki i pewny montaż bez konieczności lutowania lub spawania, łatwy demontaż przy zmianach konfiguracji instalacji.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm dotyczących łączeń elektrycznych oraz posiada certyfikat CE. Zaleca się montaż zgodnie z obowiązującymi przepisami i normami instalacyjnymi (np. IEC/EN 61439). W przypadku szczegółowych wymagań dotyczących konkretnej aplikacji należy kierować się dokumentacją techniczną producenta.

Zastosowanie

Zaciski K96V znajdują zastosowanie w rozdzielnicach elektrycznych jako element łączący przewody z głównymi szynami zbiorczymi. Są często używane w systemach dystrybucji energii niskiego napięcia.

• Przyłączanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów ochronnych PE i PEN z szyną uziemiającą w instalacjach TN‑S, TN‑C‑S.
• W systemach dystrybucji energii w budynkach przemysłowych, komercyjnych i użyteczności publicznej.
• Jako punkt przyłączeniowy w tablicach rozdzielczych dla obwodów odbiorczych o dużym przekroju przewodów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest nieaktywny. Zaciski należy montować na szynie zbiorczej zgodnie z zaleceniami producenta. Moment dokręcania śrub należy dobrać według dokumentacji technicznej – w przypadku jej braku stosować standardowe wartości dla zacisków miedzianych (np. 2–4 Nm w zależności od przekroju). Przekrój przewodu musi być dobrany do spodziewanego obciążenia prądowego oraz zabezpieczeń nadprądowych. Przed dokręceniem upewnić się, że powierzchnie stykowe są czyste i nieutlenione.

FAQ

• Czy zacisk K96V nadaje się do przewodów aluminiowych? Nie – zacisk jest przeznaczony wyłącznie do przewodów miedzianych (Cu). Do przewodów aluminiowych należy stosować dedykowane zaciski z powłoką bi-metaliczną.
• Jaki jest maksymalny moment dokręcania dla tego zacisku? Producent nie podaje konkretnej wartości w dostępnych danych. Należy postępować zgodnie z dołączoną dokumentacją lub przyjąć typowy zakres 2–4 Nm dla połączeń śrubowych miedź – miedź. Zbyt mocne dokręcenie może uszkodzić gwint lub szynę.
• Czy można go używać na szynie o grubości 5 mm i szerokości 15 mm? Nie – zacisk jest kompatybilny wyłącznie z szynami o wymiarach 20×5 mm oraz 30×5 mm. Szersza szyna może nie wejść w obręb zacisku, a węższa nie zapewni odpowiedniego docisku.
