Zaciski do szyn zbiorczych 16-120mm2 Cu 20/30x5mm | K96W Hager

Opis i Kluczowe Cechy

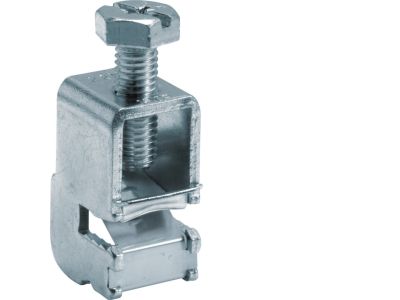

Zacisk do szyn zbiorczych K96W przeznaczony jest do łączenia przewodów miedzianych o przekroju od 16 do 120 mm² z szynami zbiorczymi o wymiarach 20×5 mm lub 30×5 mm. Wykonany z miedzi zapewnia niską rezystancję styku i trwałe połączenie w rozdzielnicach głównych oraz podrozdzielniach.

• Zakres przekroju przewodu 16–120 mm²: umożliwia przyłączanie zarówno cienkich jak i grubych przewodów w jednym elemencie, co zwiększa elastyczność okablowania.
• Kompatybilność z szynami 20×5 mm i 30×5 mm: pasuje do najczęściej stosowanych wymiarów szyn miedzianych (flat busbar), co ułatwia zabudowę w standardowych rozdzielnicach.
• Materiał – miedź (Cu): gwarantuje dobrą przewodność elektryczną oraz odporność na korozję w warunkach normalnej pracy instalacji.
• Konstrukcja obejmująca szynę: umożliwia pewne zamocowanie zacisku bez luzów, co minimalizuje ryzyko poluzowania się połączenia na skutek wibracji lub rozszerzalności cieplnej.
• Uniwersalne zastosowanie: sprawdza się zarówno przy podłączaniu wejścia zasilania, jak i odchodzących obwodów w rozdzielnicach nn.

Zgodność z Normami

Zacisk K96W został zaprojektowany w zgodzie z europejskimi normami dla osprzętu rozdzielnic i certyfikowany znakiem CE. Jako element szyn zbiorczych spełnia wymagania odpowiednich standardów konstrukcyjnych oraz materiałowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Zacisk K96W znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne przyłączenie przewodów o dużym przekroju do szyn zbiorczych w rozdzielnicach głównych, podrozdzielniach oraz szafach sterowniczych.

• Przyłączanie przewodów zasilających od transformatora do szyn rozdzielnicy głównej.
• Podłączanie odpływów w rozdzielnicach przemysłowych i budynków użyteczności publicznej.
• Łączenie przewodów w układach rozdziału energii w instalacjach fotowoltaicznych (w obrębie rozdzielnic AC/DC).
• Wykorzystanie w modernizacjach istniejących rozdzielnic przy wymianie lub rozbudowie torów prądowych.

Wskazówki Montażowe

Montaż i podłączenie zacisku K96W mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Zacisk przeznaczony jest do montażu na szynach zbiorczych o wymiarach 20×5 mm lub 30×5 mm – należy upewnić się, że szyna oraz przewód są czyste i nieuszkodzone. Moment dokręcania śrub zacisku należy dobrać zgodnie z danymi producenta (jeśli nie podano – stosować zalecany moment dla danego przekroju przewodu). Przekrój przewodu musi być dobrany do rzeczywistego obciążenia prądowego oraz spełniać wymagania norm instalacyjnych.

FAQ

• Jaki zakres przekroju przewodu obsługuje zacisk K96W? Zacisk jest przystosowany do przewodów miedzianych o przekroju od 16 mm² do 120 mm².
• Do jakich szyn pasuje ten zacisk? Zacisk przeznaczony jest do szyn zbiorczych miedzianych o wymiarach 20×5 mm oraz 30×5 mm. Może być stosowany zarówno do szyn pojedynczych, jak i podwójnych w układzie płaskim.
• Czy zacisk nadaje się do pracy w rozdzielnicach przemysłowych? Tak, dzięki wykonaniu z miedzi i szerokiemu zakresowi przekroju przewodu sprawdza się w typowych rozdzielnicach nn w przemyśle, budownictwie oraz instalacjach OZE.
