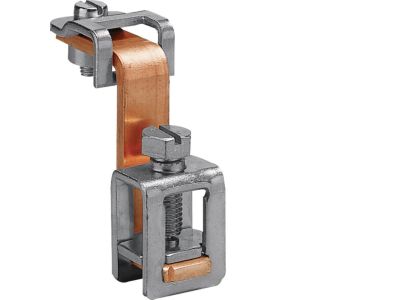

Zaciski do szyn zbiorczych 15-70mm2 Cu 12x5mm opuszczony | K96R Hager

Opis i Kluczowe Cechy

Zacisk do szyn zbiorczych K96R przeznaczony jest do przyłączania przewodów miedzianych o przekroju od 15 do 70 mm² do szyn zbiorczych o wymiarach 12×5 mm. Dzięki szerokiemu zakresowi przekroju umożliwia elastyczne projektowanie rozdzielnic, zapewniając pewne i trwałe połączenie elektryczne.

• Zakres przewodów Cu 15–70 mm²: Pozwala na podłączenie przewodów o zróżnicowanych przekrojach – od cienkich żył po grube kable zasilające, co ułatwia adaptację do różnych obciążeń.
• Kompatybilność z szyną 12×5 mm: Pasuje do standardowych miedzianych szyn zbiorczych o tych wymiarach, stosowanych w rozdzielnicach głównych i przemysłowych.
• Symbol K96R: Umożliwia jednoznaczną identyfikację i łatwe zamawianie właściwego akcesorium do rozdzielnic.
• Konstrukcja opuszczana: Ułatwia montaż na szynie zbiorczej bez konieczności demontażu całej rozdzielnicy – wystarczy nasunąć zacisk na szynę i dokręcić.
• Materiał przewodzący – miedź (Cu): Gwarantuje niską rezystancję styków i dobrą przewodność, co minimalizuje straty mocy i nagrzewanie się połączenia.

Zgodność z Normami

Produkt zaprojektowany zgodnie z ogólnie przyjętymi standardami branżowymi dla zacisków przyłączeniowych w rozdzielnicach niskiego napięcia. Ze względu na brak szczegółowych danych katalogowych dotyczących norm, zaleca się stosowanie go w instalacjach spełniających wymogi odpowiednich przepisów krajowych i norm europejskich (np. serii IEC/EN 61439). Potwierdzeniem jakości jest oznaczenie symbolu K96R przez producenta.

Zastosowanie

Zacisk K96R sprawdza się wszędzie tam, gdzie wymagane jest przyłączenie przewodów o dużym przekroju do szyn zbiorczych. Idealnie nadaje się do:

• Przyłączania przewodów zasilających o przekroju 15–70 mm² do szyn zbiorczych w rozdzielnicach głównych budynków mieszkalnych, biurowych i produkcyjnych.
• Tworzenia odgałęzień na szynach zbiorczych w instalacjach przemysłowych – jako element rozdzielnic modułowych i zestawów szyn.
• Zastosowania w systemach dystrybucji energii w obiektach użyteczności publicznej, gdzie wymagana jest pewność połączeń i łatwy montaż.
• Modernizacji istniejących rozdzielnic – umożliwia dołożenie dodatkowego odbioru bez ingerencji w główną szynę zbiorczą.

Wskazówki Montażowe

Montaż zacisku K96R może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Zacisk przeznaczony jest do montażu na szynie zbiorczej o wymiarach 12×5 mm (nie na szynie DIN TH35). Przewód należy włożyć w otwór zacisku i dokręcić śrubę z momentem zgodnym z dokumentacją producenta (typowe wartości dla podobnych zacisków: 2,5–4,5 Nm, jednak zaleca się sprawdzenie oznaczeń na obudowie). Przekrój przewodu musi być dobrany do prądu obciążenia oraz zabezpieczeń nadprądowych. Po dokręceniu sprawdzić siłę połączenia – nie może występować luz. Wszelkie prace konserwacyjne wykonywać przy wyłączonym napięciu.

FAQ

• Czy zacisk K96R nadaje się do przewodów aluminiowych? Nie, zgodnie z nazwą produkt przeznaczony jest wyłącznie do przewodów miedzianych (Cu). Stosowanie z przewodami aluminiowymi może prowadzić do korozji galwanicznej i utraty pewności połączenia.
• Jaki jest prąd znamionowy tego zacisku? W dostarczonych danych katalogowych nie określono prądu znamionowego. Dobór należy przeprowadzić na podstawie przekroju podłączanego przewodu, rodzaju izolacji oraz temperatury otoczenia – zgodnie z normami obciążeń przewodów (np. PN-IEC 60364-5-523).
• Czy zacisk można zamontować na szynie DIN (TH35)? Nie, konstrukcja zacisku K96R jest przystosowana wyłącznie do szyn zbiorczych o wymiarach 12×5 mm. Do montażu na szynie DIN należy użyć dedykowanych zacisków do szyn TH35.
