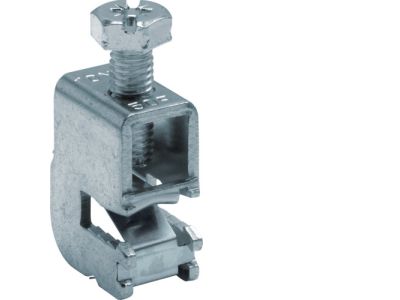

Zaciski do szyn zbiorczych 15-50mm2 Cu 12x5mm | K96D Hager

Opis i Kluczowe Cechy

Zaciski do szyn zbiorczych K96D służą do bezpiecznego i niezawodnego przyłączania przewodów miedzianych o przekroju od 15 do 50 mm² do szyn zbiorczych o wymiarach 12x5 mm. Wykonane z miedzi zapewniają niską rezystancję i wysoką przewodność elektryczną, co przekłada się na minimalne straty mocy i stabilną pracę instalacji.

• Przekrój przewodów 15–50 mm²: uniwersalność przyłączania – możliwość podłączenia zarówno cienkich, jak i grubych przewodów w jednym zacisku.
• Materiał miedź (Cu): doskonałe przewodnictwo elektryczne i odporność na korozję, gwarantujące długotrwałe i pewne połączenie.
• Dopasowanie do szyny 12x5 mm: dedykowana konstrukcja zapewnia stabilny montaż na typowych szynach zbiorczych stosowanych w rozdzielnicach.
• Solidna budowa: wytrzymałość mechaniczna i odporność na wibracje, co zwiększa bezpieczeństwo eksploatacji.

Zgodność z Normami

Produkt jest zgodny z ogólnymi wymaganiami norm europejskich dotyczących akcesoriów rozdzielnicowych oraz posiada certyfikat CE. Konstrukcja i materiały spełniają standardy branżowe, co potwierdza ich bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Zaciski K96D znajdują zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne przyłączenie przewodów do szyn zbiorczych, zarówno w instalacjach przemysłowych, jak i budynkowych.

• Montaż w rozdzielnicach głównych i podrozdzielnicach, w tym w układach trójfazowych.
• Zasilanie szyn zbiorczych w systemach dystrybucji energii w obiektach komercyjnych i przemysłowych.
• Wykorzystanie jako element przejściowy między przewodami wyprowadzonymi a szyną w układach pomiarowych i zabezpieczeniowych.
• Rozbudowa istniejących rozdzielnic – łatwe dodanie nowych odbiorów bez konieczności wymiany całej szyny.

Wskazówki Montażowe

Montaż zacisków może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i upewnij się, że obwód jest bezpieczny. Zaciski montuje się na szynie zbiorczej 12x5 mm, a następnie dokręca śruby momentem dokręcania zgodnym z dokumentacją producenta. Przekrój podłączanego przewodu musi mieścić się w zakresie 15–50 mm² i być dostosowany do prądu obciążenia.

FAQ

• Jaki zakres przekroju przewodu obsługuje ten zacisk? Zacisk K96D jest przeznaczony do przewodów miedzianych o przekroju od 15 do 50 mm².
• Czy zacisk pasuje do szyny aluminiowej? Zaciski są dedykowane do szyn miedzianych o wymiarach 12x5 mm. Stosowanie na szynach aluminiowych nie jest zalecane bez dodatkowej oceny kompatybilności materiałowej.
• Czy do montażu potrzebne są specjalne narzędzia? Do dokręcania śrub wystarczy standardowy klucz imbusowy lub płaski (w zależności od konstrukcji). Moment dokręcania należy dobrać według instrukcji producenta.
