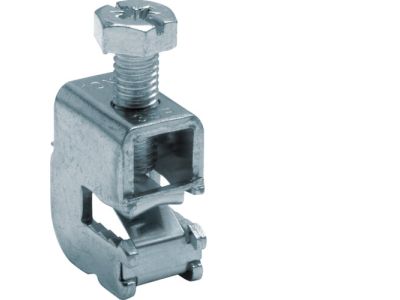

Zaciski do szyn zbiorczych 15-35mm2 Cu 20/30x5mm | K96T Hager

Opis i Kluczowe Cechy

Zacisk przyłączeniowy HAGER K96T to profesjonalne rozwiązanie przeznaczone do wykonywania niezawodnych połączeń elektrycznych pomiędzy przewodami miedzianymi a szynami zbiorczymi. Produkt został zaprojektowany z myślą o systemach rozdzielczych, w których kluczowa jest stabilność styku oraz minimalizacja rezystancji przejścia. Zacisk obsługuje przewody o przekroju znamionowym od 15 mm² do 35 mm², co pozwala na bezpieczne przesyłanie znacznych prądów roboczych bez ryzyka przegrzania punktu styku. Konstrukcja jest dedykowana do współpracy z płaskimi szynami miedzianymi o wymiarach 20x5 mm oraz 30x5 mm, co czyni go uniwersalnym elementem w prefabrykacji rozdzielnic niskiego napięcia.

• Wysoka przewodność: Wykonanie z materiałów odpornych na korozję gwarantuje długowieczność połączenia w trudnych warunkach przemysłowych.
• Szeroki zakres przyłączy: Możliwość montażu przewodów o przekroju do 35 mm² zwiększa elastyczność projektową.
• Kompatybilność: Idealne dopasowanie do standardowych szyn miedzianych o grubości 5 mm.
• Bezpieczeństwo: Solidna konstrukcja mechaniczna zapobiega poluzowaniu się przewodu pod wpływem drgań lub zmian temperatury.

Zgodność z Normami

Produkt marki HAGER spełnia rygorystyczne wymagania stawiane osprzętowi elektroinstalacyjnemu wykorzystywanemu w budownictwie przemysłowym i mieszkaniowym. Zacisk K96T jest produkowany zgodnie z normami dotyczącymi osprzętu do łączenia przewodów elektrycznych, co potwierdza jego przydatność do stosowania w rozdzielnicach zgodnych z normą PN-EN 61439. Zastosowane materiały są zgodne z dyrektywą RoHS, co ogranicza użycie substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Zaciski HAGER K96T znajdują szerokie zastosowanie w zaawansowanych systemach rozdziału energii. Są niezbędnym elementem przy budowie głównych tablic rozdzielczych, pól zasilających oraz układów sterowania automatyki przemysłowej. Dzięki możliwości montażu na szynach 20x5 mm i 30x5 mm, elektrycy mogą w łatwy sposób realizować odejścia zasilające lub mostkowanie sekcji szynowych. Produkt sprawdza się wszędzie tam, gdzie wymagane jest szybkie i trwałe przyłączenie kabla bez konieczności wiercenia otworów w szynach miedzianych.

Wskazówki Montażowe

Podczas instalacji zacisku K96T należy zwrócić szczególną uwagę na odpowiednie przygotowanie końcówki przewodu. Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka, aby zapewnić optymalną powierzchnię styku. Zacisk należy nasunąć na szynę miedzianą (20x5 mm lub 30x5 mm), a następnie dokręcić śrubę dociskową z odpowiednim momentem obrotowym, zgodnym z dokumentacją techniczną producenta. Regularna kontrola momentu dokręcenia jest dobrą praktyką w ramach okresowych przeglądów instalacji elektrycznej, co zapobiega powstawaniu łuków elektrycznych wynikających z poluzowanych styków.

FAQ

• Czy zacisk K96T wymaga wiercenia otworów w szynie? Nie, konstrukcja zacisku pozwala na bezinwazyjny montaż poprzez nasunięcie i dokręcenie elementu dociskowego bezpośrednio na szynie miedzianej.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Zacisk obsługuje przewody o przekroju do 35 mm², co pozwala na przesyłanie dużych obciążeń prądowych.
• Czy produkt współpracuje z szynami aluminiowymi? Opis techniczny wskazuje na dedykowane zastosowanie z szynami miedzianymi (Cu), co zapewnia najlepsze parametry przewodzenia i zapobiega korozji elektrochemicznej.
