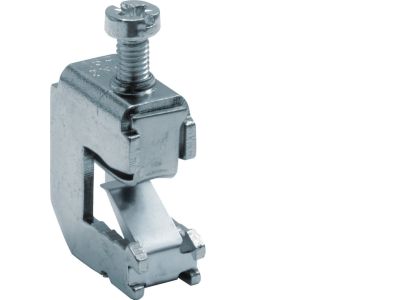

Zaciski do szyn zbiorczych 15-16mm2 Cu 20/30/40x10mm | K96B Hager

Opis i Kluczowe Cechy

Zacisk przyłączeniowy HAGER K96B to profesjonalne rozwiązanie przeznaczone do wykonywania niezawodnych połączeń elektrycznych pomiędzy przewodami a miedzianymi szynami zbiorczymi. Produkt został zaprojektowany z myślą o systemach rozdzielczych, w których kluczowa jest stabilność styku oraz minimalizacja rezystancji przejścia. Zacisk obsługuje przewody o przekroju znamionowym od 15 mm² do 16 mm², co pozwala na bezpieczne przesyłanie prądów o znacznych natężeniach bez ryzyka przegrzania punktu styku.

• Kompatybilność z szynami: Przystosowany do montażu na szynach miedzianych o wymiarach 20x10 mm, 30x10 mm oraz 40x10 mm.
• Wysoka jakość materiałów: Wykonanie z miedzi (Cu) gwarantuje doskonałą przewodność elektryczną i odporność na korozję elektrochemiczną.
• Trwałość mechaniczna: Solidna konstrukcja zacisku zapewnia stałą siłę docisku przewodu do szyny, co jest niezbędne w warunkach drgań i zmiennych obciążeń termicznych.

Zgodność z Normami

Produkt marki HAGER spełnia rygorystyczne wymagania normatywne dotyczące osprzętu do rozdzielnic i sterownic niskiego napięcia. Konstrukcja zacisku K96B jest zgodna z europejskimi standardami bezpieczeństwa, co potwierdza jego przydatność do stosowania w profesjonalnych instalacjach przemysłowych i komercyjnych. Zastosowane materiały są odporne na starzenie i zapewniają długowieczność eksploatacji zgodnie z certyfikacją CE.

Zastosowanie

Zaciski K96B znajdują szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych oraz w systemach zasilania budynków wielkokubaturowych. Są idealnym rozwiązaniem wszędzie tam, gdzie zachodzi potrzeba odejścia zasilania z głównych szyn zbiorczych Cu (20/30/40x10mm) na poszczególne moduły lub aparaturę zabezpieczającą. Wykorzystywane są przez elektroinstalatorów w centrach danych, zakładach produkcyjnych oraz w rozdzielniach głównych obiektów użyteczności publicznej.

Wskazówki Montażowe

Podczas montażu zacisku na szynie zbiorczej należy zwrócić szczególną uwagę na odpowiednie przygotowanie powierzchni styku szyny miedzianej – powinna być ona czysta i wolna od tlenków. Przewód o przekroju 15-16 mm² należy odizolować na odpowiedniej długości, a następnie umieścić w komorze zaciskowej. Kluczowe jest zastosowanie odpowiedniego momentu dokręcania, aby zapewnić optymalny docisk bez deformacji gwintu lub szyny. Zaleca się okresową kontrolę termowizyjną połączenia w celu weryfikacji poprawności styku pod obciążeniem.

FAQ

• Czy zacisk K96B można stosować na szynach aluminiowych? Produkt jest dedykowany do szyn miedzianych (Cu). W przypadku szyn aluminiowych należy stosować odpowiednie pasty kontaktowe lub dedykowane zaciski bimetaliczne, aby uniknąć korozji galwanicznej.
• Jakie wymiary szyn obsługuje ten model? Zacisk jest kompatybilny z szynami o grubości 10 mm i szerokościach 20 mm, 30 mm oraz 40 mm.
• Jaki jest zakres przekrojów przewodów? Zacisk został zaprojektowany dla przewodów o przekroju od 15 mm² do 16 mm².
