Zaciski dla kabli aluminiowych dla aparatów do 63 a dla DX3 | 406310 Legrand

Opis i Kluczowe Cechy

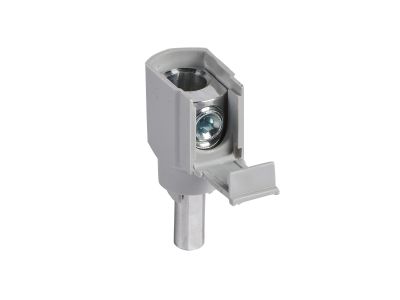

Zaciski do kabli aluminiowych, symbol 406310, to akcesorium przeznaczone do wyłączników nadprądowych serii DX3. Umożliwiają podłączenie przewodów aluminiowych o przekroju do 50 mm² przy prądzie znamionowym do 63 A. Szerokość 1 modułu na biegun zapewnia kompaktową zabudowę w rozdzielnicy. Dedykowana konstrukcja eliminuje typowe problemy połączeń aluminiowych, takie jak korozja galwaniczna czy luzowanie styków.

• Prąd znamionowy do 63 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania zacisków.
• Przekrój przewodu do 50 mm²: umożliwia stosowanie grubych kabli aluminiowych, np. przy długich trasach lub dużych mocach.
• Szerokość 1 moduł na biegun: oszczędność miejsca w rozdzielnicy i łatwa integracja z aparaturą modułową.
• Dedykowane do aparatów serii DX3: gwarantowane dopasowanie mechaniczne i elektryczne, brak potrzeby stosowania dodatkowych przejściówek.
• Konstrukcja przystosowana do aluminium: specjalny kształt i materiał zacisków zapobiegają utlenianiu oraz różnicom rozszerzalności cieplnej między miedzią a aluminium.

Zgodność z Normami

Produkt zaprojektowano zgodnie z europejskimi standardami bezpieczeństwa dla wyposażenia pomocniczego aparatury modułowej. Posiada oznakowanie CE i jest przeznaczony do współpracy z wyłącznikami nadprądowymi serii DX3, które spełniają wymagania norm IEC/EN. Przed montażem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Zaciski znajdują zastosowanie wszędzie tam, gdzie w instalacjach elektrycznych stosuje się przewody aluminiowe, a konieczne jest ich bezpieczne przyłączenie do aparatów modułowych. Typowe scenariusze użycia:

• Podłączanie kabli aluminiowych do wyłączników nadprądowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Modernizacja istniejących instalacji – wymiana przewodów miedzianych na aluminiowe bez konieczności wymiany aparatury.
• Zasilanie obwodów o dużym przekroju kabla (do 50 mm²), np. w rozdzielnicach głównych budynków.
• Automatyka budynkowa i sterowanie odbiornikami przemysłowymi, gdzie istotna jest oszczędność kosztów przy zachowaniu bezpieczeństwa.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Zaciski przeznaczone są do mocowania na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przed montażem należy sprawdzić kompatybilność z konkretnym modelem wyłącznika DX3. Przekrój przewodu należy dobrać do prądu znamionowego obwodu zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (nie przekraczać podanej wartości). Przewody aluminiowe przed podłączeniem oczyścić z tlenków i ewentualnie zastosować pastę antyoksydacyjną zgodnie z dobrymi praktykami instalacyjnymi.

FAQ

• Czy zaciski są przeznaczone wyłącznie do przewodów aluminiowych? Tak, konstrukcja została zoptymalizowana pod kątem aluminium. Stosowanie przewodów miedzianych może nie zapewnić wymaganej siły docisku i bezpieczeństwa – w takim przypadku zalecamy standardowe zaciski miedziane.
• Jaki jest maksymalny przekrój przewodu aluminiowego, który można podłączyć? Do 50 mm². Przy większych przekrojach konieczne jest zastosowanie innych rozwiązań, np. listew przejściowych.
• Czy zaciski pasują do wszystkich wyłączników nadprądowych serii DX3? Tak, są dedykowane do aparatów DX3 o szerokości 1 moduł na biegun, o prądzie znamionowym do 63 A. Przed zakupem warto sprawdzić zgodność z konkretnym modelem wyłącznika (np. w karcie katalogowej).
