Zaciskarka do złączy "F" kompresyjnych kątowych | 216303 Televes

Opis i Kluczowe Cechy

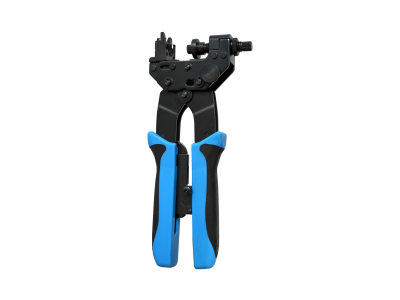

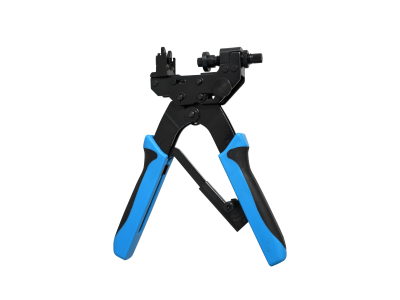

Profesjonalna zaciskarka Televes o numerze katalogowym 216303 to specjalistyczne narzędzie zaprojektowane z myślą o instalatorach systemów RTV/SAT, którzy wymagają najwyższej precyzji przy montażu złączy kompresyjnych typu „F” w wersji kątowej. Konstrukcja narzędzia oparta jest na wytrzymałym metalowym korpusie, co gwarantuje długowieczność i odporność na odkształcenia mechaniczne nawet przy intensywnej eksploatacji w warunkach budowlanych. Kluczowym atutem urządzenia jest zintegrowany, regulowany miernik, który pozwala na dostosowanie narzędzia do złączy o różnych długościach kompresji, co czyni je niezwykle uniwersalnym rozwiązaniem w torbie każdego technika. Dodatkowo, dla zapewnienia maksymalnego komfortu pracy, rękojeści zostały wykończone wysokiej jakości tworzywem sztucznym oraz gumowymi wstawkami antypoślizgowymi, co znacząco poprawia chwyt i redukuje zmęczenie dłoni podczas seryjnego zaciskania przewodów.

• Metalowa konstrukcja: Zapewnia sztywność układu mechanicznego i powtarzalność zacisku.

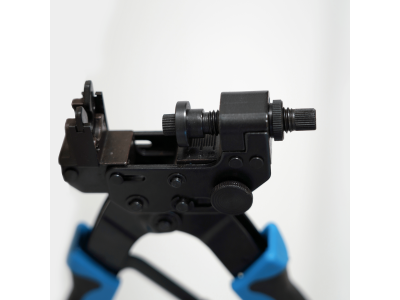

• Regulacja kompresji: Możliwość precyzyjnego ustawienia skoku tłoka względem specyfikacji konkretnego złącza.
• System bezpieczeństwa: Wbudowany mechanizm zwalniania blokady w przypadku błędnego ustawienia długości, zapobiegający uszkodzeniu złącza lub narzędzia.
• Ergonomia: Gumowane wykończenie rękojeści ułatwia pracę w trudnych warunkach atmosferycznych.

Zgodność z Normami

Narzędzie Televes 216303 zostało zaprojektowane zgodnie z rygorystycznymi standardami jakościowymi producenta, co zapewnia pełną kompatybilność ze złączami kompresyjnymi klasy premium. Proces zaciskania realizowany przez to urządzenie gwarantuje uzyskanie połączenia o wysokim parametrze ekranowania (Screening Attenuation), co jest kluczowe dla zachowania integralności sygnału w instalacjach cyfrowych i zgodności z wymaganiami dla instalacji zbiorowych. Solidność wykonania przekłada się na stabilność mechaniczną połączenia, spełniającą normy dotyczące wytrzymałości na wyrwanie przewodu ze złącza.

Zastosowanie

Zaciskarka znajduje szerokie zastosowanie w profesjonalnych instalacjach telekomunikacyjnych i telewizyjnych. Jest niezastąpiona wszędzie tam, gdzie ograniczona przestrzeń wymusza stosowanie złączy kątowych, np. w ciasnych szafkach multimedialnych, za odbiornikami telewizyjnymi montowanymi blisko ściany czy w puszkach instalacyjnych. Narzędzie obsługuje standardowe kable koncentryczne stosowane w instalacjach indywidualnych i zbiorczych (SMATV), zapewniając gazoszczelne i trwałe połączenie, które eliminuje ryzyko wnikania wilgoci do wnętrza dielektryka.

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia, należy postępować zgodnie z poniższymi wytycznymi:

• Przed przystąpieniem do zaciskania należy precyzyjnie zdjąć izolację z kabla koncentrycznego, dbając o to, aby oplot nie stykał się z żyłą środkową.
• Należy dopasować miernik w zaciskarce do długości wybranego złącza kątowego typu „F”.
• Złącze należy osadzić w gnieździe zaciskarki, upewniając się, że jest ono ustawione w osi tłoka.
• Proces zaciskania należy prowadzić do momentu pełnego zamknięcia narzędzia. W przypadku napotkania nienaturalnego oporu, należy skorzystać z systemu zwalniania i zweryfikować ustawienia miernika.
• Po zaciśnięciu należy sprawdzić wzrokowo, czy tuleja kompresyjna została całkowicie wprowadzona w korpus złącza.

FAQ

1. Czy narzędzie obsługuje złącza proste?
Model 216303 jest dedykowany przede wszystkim do złączy kątowych, jednak dzięki regulacji miernika może być adaptowany do specyficznych wymagań montażowych różnych producentów złączy kompresyjnych.

2. Co zrobić, gdy zaciskarka zablokuje się w połowie cyklu?
Narzędzie wyposażone jest w specjalny system zwalniania. Należy go użyć, jeśli ustawiona długość kompresji jest zbyt krótka dla danego złącza, co uniemożliwia fizyczne domknięcie rękojeści.

3. Czy gumowe wykończenie jest odporne na oleje i smary?
Tak, zastosowane materiały kompozytowe na rękojeściach charakteryzują się wysoką odpornością na typowe zanieczyszczenia warsztatowe, zapewniając pewny chwyt nawet przy zabrudzonych dłoniach.
