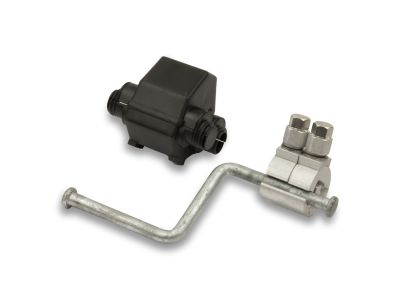

Zacisk z rożkiem do uziemiaczy (układ poziomy) , Al 35-157mm² SEW 20.3S | SEW20.3S Ensto

Opis i Kluczowe Cechy

Zacisk z rożkiem ENSTO SEW 20.3S to zaawansowane rozwiązanie techniczne dedykowane do pracy z liniami napowietrznymi w systemie PAS (przewody o izolacji pełnej). Produkt ten został zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa oraz trwałości połączeń elektrycznych. Kluczowym elementem zestawu jest zacisk przebijający izolację (IPC), który eliminuje konieczność czasochłonnego zdejmowania powłoki izolacyjnej z przewodu głównego, co znacząco przyspiesza prace monterskie i minimalizuje ryzyko uszkodzenia żyły roboczej.

• Szeroki zakres przekrojów: Zacisk obsługuje przewody aluminiowe o przekroju znamionowym od 35 mm² do 157 mm², co czyni go uniwersalnym narzędziem w rękach elektroenergetyka.
• Technologia przebijania izolacji: Specjalnie zaprojektowane zęby przebijające gwarantują pewny kontakt elektryczny bez naruszania integralności mechanicznej przewodu poza punktem styku.
• Wodoszczelność i ochrona: Zastosowanie innowacyjnych silikonowych uszczelek (zębów) zapewnia pełną szczelność połączenia, chroniąc przed wnikaniem wilgoci i korozją elektrochemiczną.
• Śruby z łbem zrywalnym: Mechanizm kontroli momentu dokręcania w postaci łbów zrywalnych gwarantuje, że każdy zacisk zostanie zamontowany z optymalną siłą docisku, eliminując błędy ludzkie.
• Osłona SP16: Dołączona do zestawu osłona izolacyjna SP16 dodatkowo zabezpiecza punkt styku przed czynnikami zewnętrznymi.

Zgodność z Normami

Produkt ENSTO SEW 20.3S został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami obowiązującymi w sektorze elektroenergetycznym. Spełnia wymagania dotyczące osprzętu do linii napowietrznych izolowanych, co potwierdza jego niezawodność w trudnych warunkach atmosferycznych. Konstrukcja zacisku uwzględnia parametry wytrzymałości dielektrycznej oraz odporności na cykle cieplne, co jest kluczowe dla zachowania ciągłości dostaw energii w sieciach średniego napięcia.

Zastosowanie

Zacisk SEW 20.3S znajduje szerokie zastosowanie w budowie i eksploatacji linii napowietrznych typu PAS. Jego głównym zadaniem jest pełnienie funkcji ochrony przeciwłukowej oraz tworzenie tymczasowych punktów uziemiających. Specjalnie wyprofilowany rożek jest dedykowany do współpracy z uziemiaczami przenośnymi wyposażonymi w zaciski śrubowe, co pozwala na bezpieczne prowadzenie prac konserwacyjnych na linii. Układ poziomy rożka ułatwia dostęp i montaż uziemiacza z poziomu podnośnika koszowego lub słupa.

Wskazówki Montażowe

Podczas montażu zacisku ENSTO SEW 20.3S należy przestrzegać następujących wytycznych:

• Przed przystąpieniem do prac należy upewnić się, że przekrój przewodu mieści się w zakresie 35-157 mm².
• Zacisk należy umieścić na przewodzie bez uprzedniego zdejmowania izolacji.
• Dokręcanie śrub powinno odbywać się za pomocą odpowiedniego klucza nasadowego aż do momentu zerwania się łba kontrolnego, co sygnalizuje osiągnięcie właściwego momentu dokręcania.
• Należy upewnić się, że osłona SP16 jest poprawnie założona i zatrzaśnięta, aby zapewnić pełną ochronę przed warunkami atmosferycznymi.
• W przypadku wykorzystania rożka do uziemiania, należy sprawdzić stabilność osadzenia zacisku uziemiacza przenośnego na dedykowanym trzpieniu.

FAQ

Czy zacisk SEW 20.3S wymaga użycia specjalistycznych narzędzi do zdejmowania izolacji?
Nie, zacisk jest wyposażony w technologię przebijającą izolację, co oznacza, że montuje się go bezpośrednio na izolowanym przewodzie PAS bez żadnej obróbki wstępnej.

Jaka jest rola silikonowych zębów w konstrukcji zacisku?
Silikonowe elementy pełnią funkcję uszczelniającą. Po dokręceniu zacisku, silikon szczelnie otacza miejsce przebicia izolacji, zapobiegając dostawaniu się wody do wnętrza przewodu i chroniąc przed korozją.

Czy rożek jest kompatybilny ze wszystkimi uziemiaczami?
Rożek został zaprojektowany pod kątem uziemiaczy przenośnych z zaciskiem śrubowym. Jest to standardowe rozwiązanie stosowane przez ekipy liniowe przy zabezpieczaniu miejsca pracy.
