Zacisk z diodą WDK 2.5 1D A.2 | 1023300000 Weidmuller

Opis i Kluczowe Cechy

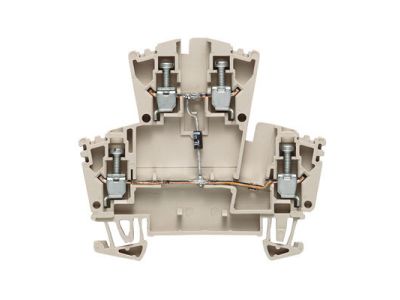

Zacisk z diodą WDK 2.5 1D A.2 (symbol/indeks 1023300000) to element wyposażenia rozdzielnic i szaf sterowniczych, przeznaczony do montażu na szynie TH35. Łączy funkcję zacisku przyłączeniowego z wbudowaną diodą, co pozwala na efektywne tłumienie przepięć indukcyjnych w obwodach sterowania. Przekrój przyłączeniowy 2,5 mm² zapewnia kompatybilność z przewodami o standardowym przekroju stosowanymi w instalacjach niskiego napięcia.

• Przekrój przyłączeniowy: 2,5 mm² – umożliwia szybkie i pewne podłączenie przewodów o typowym przekroju, bez konieczności stosowania dodatkowych redukcji.
• Wbudowana dioda gasząca: chroni styki styczników, przekaźników i innych elementów sterujących przed uszkodzeniem wywołanym przepięciami indukcyjnymi, wydłużając ich żywotność.
• Montaż na szynie TH35: kompaktowa obudowa umożliwia łatwą i szybką instalację w rozdzielnicach oraz szafach sterowniczych, oszczędzając miejsce.
• Uniwersalne zastosowanie: zacisk współpracuje zarówno z obwodami prądu przemiennego, jak i stałego, co czyni go elastycznym rozwiązaniem w różnych układach automatyki.
• Solidna konstrukcja: materiały użyte do produkcji zapewniają niezawodność połączeń oraz odporność na drgania i warunki eksploatacji w typowych środowiskach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom bezpieczeństwa dla aparatury montowanej w rozdzielnicach niskiego napięcia.

Zastosowanie

Zacisk z diodą sprawdza się wszędzie tam, gdzie wymagane jest jednoczesne przyłączenie przewodu i zabezpieczenie przed przepięciami indukcyjnymi. Dzięki kompaktowej formie może być stosowany w instalacjach o ograniczonej przestrzeni.

• Sterowanie cewkami styczników i przekaźników – dioda gasi przepięcia powstające przy wyłączaniu obwodu.
• Automatyka budynkowa – zabezpieczenie styków w układach sterowania oświetleniem, roletami czy bramami.
• Syndykacja stanów pracy – możliwość podłączenia diody sygnalizacyjnej (jeśli wbudowana dioda jest typu LED) dla wizualnej kontroli obwodu.
• Instalacje przemysłowe – ochrona styków w szafach sterowniczych maszyn i urządzeń.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Zacisk przeznaczony jest do zamocowania na szynie montażowej TH35 (DIN). Przekrój podłączanych przewodów powinien być dobrany do spodziewanego prądu. Moment dokręcania śrub oraz siłę docisku należy stosować zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdzić poprawność połączeń i izolacji.

FAQ

• Czy dioda w zacisku jest wymienna? Dioda jest zintegrowana z zaciskiem, nie przewidziano jej wymiany w warunkach eksploatacyjnych. W przypadku uszkodzenia należy wymienić cały element.
• Jaki jest stopień ochrony zacisku? Podobnie jak większość aparatury modułowej montowanej w rozdzielnicach, zacisk zapewnia stopień ochrony IP20 przy prawidłowym montażu w obudowie.
• Czy zacisk można stosować do sterowania silnikami? Tak, wbudowana dioda gasząca jest szczególnie przydatna przy sterowaniu cewkami styczników silnikowych, gdzie indukcyjne przepięcia są największe.
