Opis i Kluczowe Cechy

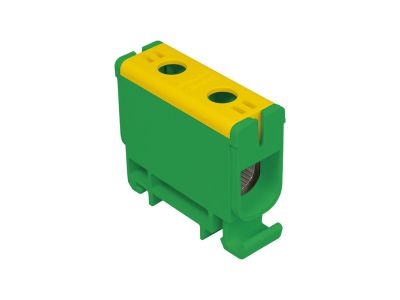

Zacisk WLZ35P/50 w kolorystyce żółto-zielonej to profesjonalne rozwiązanie przeznaczone do realizacji pewnych i trwałych połączeń w obrębie linii zasilających oraz rozdzielnic niskiego napięcia. Produkt marki Elektro-Plast został zaprojektowany z myślą o wysokiej obciążalności prądowej oraz wszechstronności montażowej. Wykonanie w standardzie kolorystycznym żółto-zielonym jednoznacznie identyfikuje element jako zacisk ochronny (PE), co ułatwia organizację okablowania i zwiększa bezpieczeństwo eksploatacji instalacji.

• Uniwersalny system mocowania: Konstrukcja podstawy umożliwia błyskawiczny montaż na standardowej szynie montażowej TH 35 (DIN), jak również bezpośrednie przytwierdzenie do powierzchni płaskich za pomocą wkrętów z niskim łbem.
• Wysoka jakość materiałów: Korpus wykonany z tworzywa o wysokich właściwościach izolacyjnych oraz odporności termicznej gwarantuje stabilność parametrów w trudnych warunkach pracy.
• Solidne zaciski śrubowe: Mechanizm dociskowy zapewnia optymalny moment dokręcania, co minimalizuje rezystancję styku i zapobiega przegrzewaniu się punktów połączeniowych.

Zgodność z Normami

Zacisk WLZ35P/50 został wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Spełnia on wymagania dotyczące osprzętu do łączenia przewodów niskiego napięcia, co potwierdza jego przydatność do stosowania w profesjonalnych instalacjach przemysłowych i domowych. Produkt posiada certyfikację pozwalającą na jego bezpieczne użytkowanie w układach uziemiających i wyrównawczych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie, szczególnie tam, gdzie wymagana jest wysoka niezawodność połączeń ochronnych. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielnicach w budownictwie wielorodzinnym oraz przemysłowym.
• Szafach sterowniczych automatyki, gdzie wymagane jest uporządkowane prowadzenie przewodów ochronnych.
• Instalacjach fotowoltaicznych i systemach zasilania awaryjnego jako punkt rozdziału lub łączenia przewodów PE.
• Modernizacjach istniejących układów zasilających dzięki możliwości montażu natynkowego.

Wskazówki Montażowe

Podczas instalacji zacisku WLZ35P/50 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Przygotowanie przewodów: Końcówki przewodów powinny być odizolowane na odpowiedniej długości, a w przypadku linek miedzianych zaleca się stosowanie tulejek zaciskowych dla zapewnienia pełnego styku wszystkich drucików.
• Montaż na szynie: Przy montażu na szynie TH 35 należy upewnić się, że zatrzask pewnie zablokował się na profilu, co zapobiegnie przesuwaniu się elementu podczas dokręcania przewodów.
• Montaż płaski: W przypadku przykręcania do płyty montażowej, należy użyć wkrętów z niskim łbem, aby nie kolidowały one z wprowadzanymi przewodami ani mechanizmem zaciskowym.
• Moment dokręcania: Należy stosować odpowiednią siłę docisku śrub, aby zapewnić trwałe połączenie elektryczne, jednocześnie nie uszkadzając struktury przewodu.

FAQ

Czy zacisk można montować pionowo?
Tak, konstrukcja zacisku pozwala na pracę w dowolnej orientacji, pod warunkiem stabilnego zamocowania do podłoża lub szyny DIN.

Czy produkt nadaje się do przewodów aluminiowych?
Zacisk jest dedykowany głównie do przewodów miedzianych. W przypadku stosowania przewodów aluminiowych należy użyć odpowiednich past stykowych i regularnie kontrolować moment dokręcenia śrub.

Jakie wkręty są zalecane do montażu bezpośredniego?
Zaleca się stosowanie wkrętów z niskim łbem (np. typu walcowego), które mieszczą się w dedykowanych gniazdach montażowych i nie ograniczają przestrzeni roboczej wewnątrz zacisku.
