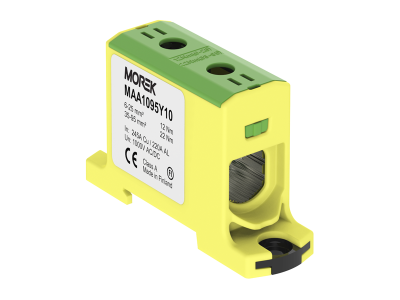

Zacisk uniwersalny, złączka OTL95 żółto-zielona, 1xAl/Cu 6-95mm2 1000V, MAA1095Y10 | MAA1095Y10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL95 w kolorze żółto-zielonym to zaawansowane rozwiązanie elektrotechniczne zaprojektowane przez renomowanego producenta MOREK. Złączka ta została stworzona z myślą o bezpiecznym i trwałym łączeniu przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al). Przekrój znamionowy obsługiwanych przewodów mieści się w szerokim zakresie od 6 mm² do 95 mm², co zapewnia wyjątkową elastyczność podczas projektowania i modernizacji instalacji elektrycznych. Dzięki zastosowaniu specjalistycznej powłoki cynowej na korpusie zacisku, zjawisko korozji elektrochemicznej na styku różnych metali zostało wyeliminowane.

• Uniwersalność materiałowa: Możliwość bezpośredniego łączenia kabli aluminiowych i miedzianych w jednym zacisku.
• Wysokie napięcie znamionowe: Urządzenie jest przystosowane do pracy w układach o napięciu do 1000V AC oraz 1500V DC, co czyni je idealnym do nowoczesnych systemów fotowoltaicznych i przemysłowych.
• Trwałość i bezpieczeństwo: Obudowa wykonana z wysokiej jakości tworzywa o właściwościach samogasnących zapewnia stopień ochrony oraz długowieczność komponentu.
• Kompaktowa konstrukcja: Optymalne wymiary pozwalają na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej obciążalności prądowej.

Zgodność z Normami

Złączka OTL95 o numerze katalogowym MAA1095Y10 spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikatami. Produkt jest zgodny z normą EN 60947-7-1, co gwarantuje odpowiednią wytrzymałość mechaniczną oraz elektryczną w warunkach przemysłowych. Dodatkowo, materiały użyte do produkcji są zgodne z dyrektywą RoHS, co świadczy o braku substancji szkodliwych dla środowiska. Kolorystyka żółto-zielona jednoznacznie identyfikuje złączkę jako element przeznaczony do pełnienia funkcji ochronnych (PE) w instalacji.

Zastosowanie

Zacisk uniwersalny MOREK znajduje szerokie zastosowanie w sektorze elektroenergetycznym i automatyce przemysłowej. Jest niezastąpiony w:

• Rozdzielnicach głównych i obiektowych: Jako punkt rozdziału lub połączenia przewodów ochronnych o dużych przekrojach.
• Instalacjach fotowoltaicznych (PV): Dzięki obsłudze napięcia 1500V DC idealnie nadaje się do łączenia stringów i uziemiania konstrukcji.
• Budownictwie przemysłowym: W miejscach, gdzie wymagana jest wysoka niezawodność połączeń przy dużych obciążeniach prądowych.
• Modernizacjach: Pozwala na łatwe przejście z kabli aluminiowych starego typu na nowoczesne okablowanie miedziane.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia niskiej rezystancji styku i bezpieczeństwa przeciwpożarowego. Zacisk OTL95 jest przystosowany do montażu na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić uwagę na:

• Przygotowanie przewodu: Odizoluj końcówkę przewodu na odpowiedniej długości; w przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie pasty kontaktowej.
• Moment dokręcania: Należy użyć klucza dynamometrycznego, aby dokręcić śrubę zaciskową z siłą określoną przez producenta (zależną od przekroju kabla), co zapobiega luzowaniu się połączenia pod wpływem drgań i zmian temperatury.
• Prowadzenie kabli: Upewnij się, że przewody nie wprowadzają naprężeń mechanicznych na korpus złączki.

FAQ

Czy złączka OTL95 wymaga stosowania tulejek na przewodach typu linka?
Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, aby zapewnić równomierny docisk wszystkich drucików w zacisku, choć konstrukcja zacisku OTL pozwala na montaż bezpośredni przy zachowaniu odpowiedniej staranności.

Czy można w jednym zacisku połączyć jednocześnie przewód miedziany i aluminiowy?
Tak, konstrukcja zacisku MOREK OTL95 jest bimetaliczna (cynowana), co pozwala na bezpieczne łączenie obu typów przewodników bez ryzyka wystąpienia korozji galwanicznej.

Jakie jest maksymalne napięcie pracy dla prądu stałego?
Zacisk jest certyfikowany do pracy z napięciem stałym (DC) do poziomu 1500V, co czyni go doskonałym wyborem dla profesjonalnych systemów PV.
