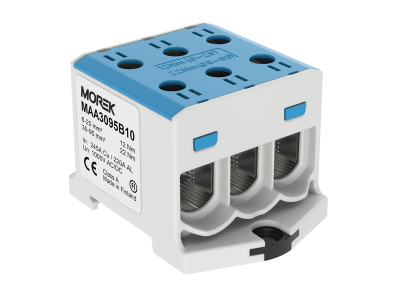

Zacisk uniwersalny, złączka OTL95-3 niebieski 3xAl/Cu 6-95mm2 1000V MAA3095B10 | MAA3095B10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL95-3 (symbol MAA3095B10) w kolorze niebieskim to trójbiegunowa złączka przeznaczona do bezpośredniego łączenia przewodów aluminiowych (Al) i miedzianych (Cu) o przekrojach od 6 mm² do 95 mm². Napięcie znamionowe 1000 V AC/DC oraz prąd znamionowy 135 A (Cu) / 120 A (Al) sprawiają, że zacisk nadaje się do szerokiego zakresu zastosowań w instalacjach niskiego i średniego napięcia. Obudowa z materiału niepalnego (klasa V0 wg UL94) oraz mechanizm ClickSet™ ułatwiający montaż na szynie DIN zwiększają bezpieczeństwo i ergonomię pracy.

• Uniwersalne połączenie Al/Cu: Bezpośrednie podłączanie przewodów aluminiowych i miedzianych bez konieczności stosowania adapterów lub specjalnych końcówek – oszczędność czasu i redukcja kosztów instalacji.
• Przekrój 6-95 mm²: Obsługuje szeroki zakres średnic przewodów (druty, linki, przewody sektorowe), co pozwala na elastyczne dopasowanie do różnych aplikacji.
• Napięcie 1000 V AC/DC: Zapewnia bezpieczne działanie w instalacjach niskiego i średniego napięcia, w tym fotowoltaicznych i przemysłowych.
• Mechanizm ClickSet™: Szybki i pewny montaż na szynie DIN – idealne rozwiązanie dla instalacji wymagających dużej wydajności montażowej.
• Obudowa niepalna (V0 wg UL94): Minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku zwarcia, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Zacisk uniwersalny OTL95-3 spełnia wymagania norm EN 60947-7-1 (dla aparatury łączeniowej niskonapięciowej) oraz EN 61238-1-3 (dla złącz prądowych). Posiada certyfikaty UL 1059 (bezpieczeństwo przeciwpożarowe) i SGS FI, co potwierdza zgodność z międzynarodowymi standardami jakości i bezpieczeństwa.

Zastosowanie

Zacisk uniwersalny OTL95-3 znajduje zastosowanie w instalacjach wymagających niezawodnych i bezpiecznych połączeń między przewodami aluminiowymi a miedzianymi.

• Główne zaciski zasilające w rozdzielnicach przemysłowych i energetycznych.
• Instalacje fotowoltaiczne – bezpośrednie łączenie kabli solarnych Al/Cu.
• Rozdzielnice mieszkaniowe i budynkowe – elastyczne dopasowanie do różnych przekrojów przewodów.
• Stacje ładowania pojazdów elektrycznych – niezawodne połączenia wysokoprądowe.
• Aplikacje przemysłowe narażone na przeciążenia i zwarcia.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Zacisk montować na szynie DIN przy użyciu mechanizmu ClickSet™ lub śrub (w zależności od konfiguracji). Przewody należy odpowiednio przygotować: oczyścić z izolacji, uformować końcówkę i wprowadzić do złączki zgodnie z oznaczeniami. Moment dokręcenia należy dostosować do wymagań producenta (informacja widoczna na obudowie). Unikać nadmiernego dokręcania, aby nie uszkodzić przewodu lub zacisku. Po montażu sprawdzić stabilność połączenia i brak luzów.

FAQ

• Czy zacisk OTL95-3 wymaga stosowania pasty kontaktowej? Nie – zacisk jest fabrycznie wyposażony w gotową pastę kontaktową, co eliminuje konieczność dodatkowej aplikacji i przyspiesza montaż.
• Jaki jest maksymalny prąd znamionowy dla przewodów aluminiowych? Dla przewodów aluminiowych prąd znamionowy wynosi 120 A. Dla miedzianych – 135 A.
• Czy zacisk można stosować w instalacjach zewnętrznych? Stopień ochrony IP20 nie zapewnia ochrony przed wilgocią. Zacisk przeznaczony jest do stosowania w suchych pomieszczeniach lub wewnątrz obudów.
