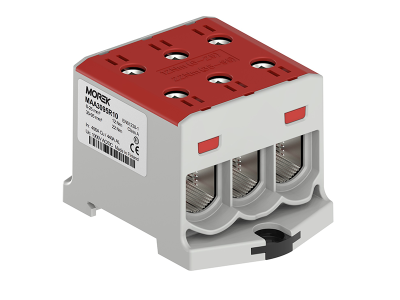

Zacisk uniwersalny, złączka OTL95-3 czerwony 3xAl/Cu 6-95mm2 1000V MAA3095R10 | MAA3095R10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL95-3 w kolorze czerwonym to trójbiegunowe złączka przeznaczona do bezpośredniego łączenia przewodów miedzianych i aluminiowych o przekrojach od 6 mm² do 95 mm². Wykonana z materiału o klasie palności V0 (UL94), znamionowo napięcie 1000V AC/DC, gotowa do użytku dzięki fabrycznie nałożonej paście kontaktowej eliminującej konieczność dodatkowego przygotowania powierzchni przewodów.

• Uniwersalne połączenia Al/Cu: Bezpośrednie podłączenie przewodów aluminiowych i miedzianych o przekrojach 6-95 mm² – eliminuje potrzebę stosowania adapterów lub specjalnych końcówek.
• Pasta kontaktowa fabrycznie nałożona: Zapewnia natychmiastową gotowość do montażu i minimalizuje ryzyko błędów instalacyjnych związanych z przygotowaniem połączeń.
• Znamionowe napięcie 1000V AC/DC: Wysoka wytrzymałość dielektryczna – odpowiednia do instalacji niskonapięciowych, średnich napięć i systemów fotowoltaicznych.
• Trójbiegunowa konstrukcja (3x): Umożliwia równoczesne podłączenie trzech przewodów o różnych przekrojach, co optymalizuje przestrzeń w rozdzielnicach i szafach sterowniczych.
• Kolor czerwony: Ułatwia identyfikację i grupowanie obwodów w instalacjach elektrycznych oraz fotowoltaicznych.

Zgodność z Normami

Zacisk spełnia wymagania norm europejskich EN 60947-7-1 oraz EN 61238-1, posiada certyfikat UL 1059 i SGS FI. Materiał o klasie palności V0 (UL94) oraz stopień ochrony IP20 potwierdzają zgodność z międzynarodowymi standardami bezpieczeństwa i ochrony przeciwpożarowej.

Zastosowanie

Zaciski uniwersalne OTL95-3 znajdują zastosowanie w instalacjach wymagających niezawodnych i elastycznych połączeń przewodów aluminiowych i miedzianych.

• Główne zaciski zasilające w rozdzielnicach energetycznych i przemysłowych.
• Instalacje fotowoltaiczne – połączenia między panelami, falownikami i przewodami zbiorczymi.
• Systemy rozdziału mocy w budynkach mieszkalnych i komercyjnych.
• Aplikacje przemysłowe narażone na przeciążenia i zwarcia, wymagające klasy zwarciowej A.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Zacisk mocować na szynie DIN za pomocą mechanizmu ClickSet™ lub śrub (wersja uniwersalna). Przewody należy oczyścić z izolacji na odpowiedniej długości, wprowadzić do zacisku i dokręcić z zalecanym momentem siły (widocznym na pokrywie złączki). Pasta kontaktowa zapewnia natychmiastowe połączenie – nie wymaga dodatkowej obróbki. Unikać nadmiernego dokręcania, które może uszkodzić materiał izolacyjny.

FAQ

• Czy zacisk wymaga dodatkowej pasty kontaktowej? Nie – fabrycznie nałożona pasta kontaktowa zapewnia gotowość do montażu od razu po wyjęciu z opakowania.
• Jaki jest zalecany moment dokręcania? Dokładny moment siły nie został podany w danych produktu – sprawdź etykietę na zacisku lub kartę katalogową producenta.
• Czy zacisk nadaje się do instalacji fotowoltaicznych? Tak – dzięki napięciu znamionowemu 1000V AC/DC i klasie zwarciowej A, idealnie sprawdza się w systemach PV.
