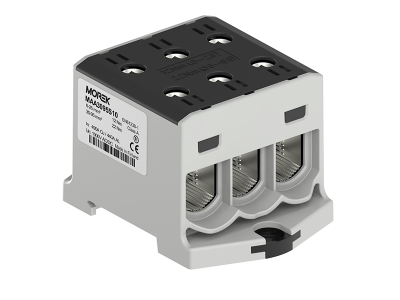

Zacisk uniwersalny, złączka OTL95-3 czarny 3xAl/Cu 6-95mm2 1000V MAA3095S10 | MAA3095S10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL95-3 w kolorze czarnym to wysokiej jakości złączka przeznaczona do bezpośredniego łączenia przewodów aluminiowych i miedzianych o przekroju od 6 do 95 mm². Wyposażona w fabrycznie naniesioną pastę kontaktową, co eliminuje konieczność jej aplikacji podczas montażu. Napięcie znamionowe 1000V (AC) i 1500V (DC) oraz klasa palności V0 zapewniają bezpieczeństwo i niezawodność w instalacjach niskiego i średniego napięcia.

• Uniwersalne połączenia Al/Cu: Bezpośrednie podłączanie przewodów aluminiowych i miedzianych – brak konieczności stosowania adapterów lub specjalnych końcówek.
• Fabrycznie naniesiona pasta kontaktowa: Gotowe do użycia, redukuje ryzyko błędów montażowych i przyspiesza instalację.
• Napięcie znamionowe 1000V (AC) / 1500V (DC): Kompatybilność z szerokim zakresem instalacji, od niskonapięciowych po średnionapięciowe.
• Klasa palności V0 (UL94): Materiał obudowy o wysokiej odporności ogniowej, minimalizujący ryzyko rozprzestrzeniania ognia.
• 3 zaciski w jednym module: Umożliwiają jednoczesne podłączenie do trzech przewodów, usprawniając organizację instalacji.

Zgodność z Normami

Zacisk OTL95-3 spełnia wymagania norm europejskich EN 60947 i EN 61238, a także posiada certyfikację UL 1059 oraz SGS FI. Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Zaciski uniwersalne OTL95-3 znajdują szerokie zastosowanie w instalacjach wymagających niezawodnych i bezpiecznych połączeń aluminiowo-miedzianych.

• Główne zaciski zasilające w systemach energetycznych i przemysłowych.
• Instalacje fotowoltaiczne – połączenia między panelami a falownikami.
• Rozdzielnice niskiego i średniego napięcia – organizacja okablowania i rozdział mocy.
• Maszyny i urządzenia przemysłowe – niezawodne połączenia w środowiskach narażonych na wibracje i przeciążenia.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obszarze prac. Przed montażem należy upewnić się, że przewody są czyste i odpowiednio przygotowane (bez izolacji na długości zacisku). Zacisk mocować na szynie DIN za pomocą mechanizmu ClickSet™ lub śrub, zachowując zalecany moment dokręcenia (widoczny na pokrywie). Pasta kontaktowa zapewnia właściwe połączenie, jednak nie wolno jej ponownie aplikować. Po montażu przeprowadzić testy izolacji i ciągłości obwodu.

FAQ

• Czy zacisk OTL95-3 wymaga stosowania dodatkowych adapterów Cu/Al? Nie – dzięki specjalnej technologii ocynowania i fabrycznie naniesionej paście kontaktowej, złączka umożliwia bezpośrednie podłączenie przewodów aluminiowych i miedzianych bez konieczności używania adapterów.
• Jaki jest zalecany moment dokręcania? Moment dokręcania jest widoczny na pokrywie zacisku. Należy go bezwzględnie przestrzegać, aby zapewnić optymalne połączenie i uniknąć uszkodzenia przewodów lub zacisku.
• Czy zacisk nadaje się do instalacji zewnętrznych? Stopień ochrony IP20 nie zapewnia ochrony przed wilgocią. Zacisk przeznaczony jest do stosowania wyłącznie w suchych pomieszczeniach lub osłoniętych szafach rozdzielczych.
