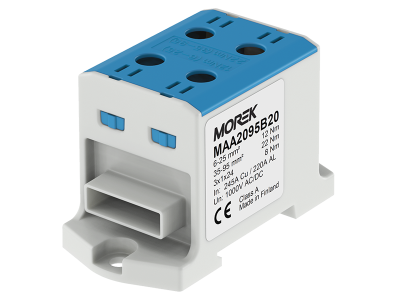

Zacisk uniwersalny, złączka OTL95-2B niebieska, 2xAl/Cu 6-95mm2/3x1x24 1000V, MAA2095B20 | MAA2095B20 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL95-2B w kolorze niebieskim to rozwiązanie do niezawodnych połączeń elastycznych szyn zbiorczych z przewodami miedzianymi lub aluminiowymi. Zaprojektowany do pracy z napięciem do 1000V AC/1500V DC, zapewnia stabilne i bezpieczne podłączenia w instalacjach przemysłowych, energetycznych oraz w rozdzielnicach. Obudowa wykonana z materiału o klasie palności UL94 V0 minimalizuje ryzyko rozprzestrzeniania się ognia.

• Napięcie znamionowe 1000V AC / 1500V DC: Poszerza zakres zastosowań – od instalacji niskonapięciowych po systemy wysokiego napięcia.
• Klasa palności UL94 V0: Najwyższy poziom ochrony przeciwpożarowej, gwarantujący bezpieczeństwo nawet w warunkach zwarcia.
• Kompatybilność z Al/Cu 6-95mm²: Umożliwia bezpośrednie połączenia przewodów aluminiowych i miedzianych bez dodatkowych adapterów.
• Prosta konstrukcja zacisku: Ułatwia szybki montaż i redukuje ryzyko błędów instalacyjnych dzięki intuicyjnej budowie.
• Kolor niebieski: Standaryzacja kolorystyki ułatwia identyfikację w instalacjach oraz zgodność z systemami oznaczeń producentów aparatury.

Zgodność z Normami

Zacisk spełnia wymagania norm międzynarodowych IEC/EN 60947, które określają standardy dla aparatury łączeniowej i sterowniczej. Klasa zwarciowa A oraz certyfikat UL94 V0 potwierdzają zgodność z najwyższymi standardami bezpieczeństwa i odporności ogniowej.

Zastosowanie

Zaciski uniwersalne OTL95-2B znajdują szerokie zastosowanie w instalacjach wymagających stabilnych i bezpiecznych połączeń elektrycznych.

• Podłączanie elastycznych szyn zbiorczych do kabli zasilających w rozdzielnicach i szafach sterowniczych.
• Instalacje energetyczne i przemysłowe – tworzenie pewnych połączeń między szynami a przewodami o dużych przekrojach.
• Systemy rozdziału mocy w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Mocowania w układach dystrybucji energii, gdzie wymagana jest wysoka odporność na zwarcia i przeciążenia.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia. Przed montażem upewnić się, że przewody zostały odpowiednio przygotowane – oczyszczone z izolacji i ewentualnych tlenków. Zacisk należy dokręcić z zalecanym momentem obrotowym (szczegółowe dane znajdują się w dokumentacji producenta), aby zapewnić optymalny docisk i kontakt elektryczny. Po podłączeniu konieczne jest sprawdzenie rezystancji połączenia i przeprowadzenie testu zwarciowego zgodnie z obowiązującymi przepisami.

FAQ

• Do jakich przekrojów przewodów nadaje się zacisk OTL95-2B? Zacisk przeznaczony jest do przewodów aluminiowych i miedzianych o przekrojach od 6 do 95mm² – zapewnia niezawodne połączenia w tym zakresie.
• Czy zacisk nadaje się do pracy w środowisku zewnętrznym? Dane produktu nie określają stopnia ochrony IP. Zalecamy stosowanie w suchych pomieszczeniach lub w obudowach z odpowiednią klasą szczelności.
• Jakie normy spełnia zacisk? Zacisk jest zgodny z międzynarodowymi standardami IEC/EN 60947 oraz posiada certyfikat klasy palności UL94 V0 i klasy zwarciowej A, co gwarantuje wysoki poziom bezpieczeństwa.
