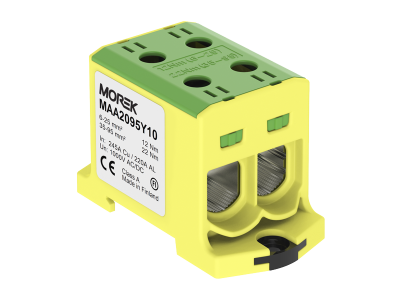

Zacisk uniwersalny, złączka OTL95-2, żółto-zielona 2xAl/Cu 6-95mm2 1000V, MAA2095Y10 | MAA2095Y10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL95-2 marki MOREK to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Produkt charakteryzuje się możliwością przyłączenia dwóch przewodów o przekroju znamionowym od 6 mm² do 95 mm², co zapewnia wyjątkową elastyczność w projektowaniu instalacji. Dzięki zastosowaniu specjalistycznej powłoki stykowej, złączka umożliwia bezpieczne łączenie zarówno przewodów aluminiowych (Al), jak i miedzianych (Cu) w jednym zacisku, eliminując ryzyko wystąpienia korozji elektrochemicznej na styku różnych metali.

• Wysoka wytrzymałość napięciowa: Urządzenie jest przystosowane do pracy przy napięciu znamionowym 1000V AC oraz 1500V DC, co czyni je idealnym wyborem do nowoczesnych instalacji fotowoltaicznych oraz przemysłowych.
• Uniwersalność materiałowa: Technologia 2xAl/Cu pozwala na redukcję stanów magazynowych poprzez stosowanie jednego typu złączki do różnych rodzajów okablowania.
• Wyrazista kolorystyka: Żółto-zielona obudowa jednoznacznie identyfikuje zacisk jako element ochronny (PE), co zwiększa bezpieczeństwo obsługi i przejrzystość w rozdzielnicy.
• Kompaktowa konstrukcja: Optymalne wymiary pozwalają na efektywne wykorzystanie przestrzeni na szynie montażowej.

Zgodność z Normami

Złączka OTL95-2 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy EN 60947-7-1, co gwarantuje stabilność parametrów elektrycznych i mechanicznych w długofalowej eksploatacji. Produkt posiada certyfikację potwierdzającą bezpieczeństwo użytkowania w instalacjach niskiego napięcia oraz odporność na prądy zwarciowe właściwe dla deklarowanych przekrojów przewodów.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych, rozdzielnicach głównych oraz systemach zasilania budynków komercyjnych. Jest niezastąpiony w instalacjach OZE (fotowoltaika), gdzie wymagane jest bezpieczne operowanie napięciem stałym do 1500V DC. Dzięki możliwości łączenia aluminium z miedzią, zacisk OTL95-2 jest często wybierany jako punkt przejściowy między aluminiowymi liniami zasilającymi a miedzianym osprzętem wewnątrzrozdzielczym.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia niskiej rezystancji styku i długowieczności połączenia. Zaleca się montaż na standardowej szynie DIN (TS35). Podczas instalacji przewodów aluminiowych należy pamiętać o usunięciu warstwy tlenków z żyły i zastosowaniu odpowiedniej pasty kontaktowej. Kluczowe jest zachowanie odpowiedniego momentu dokręcania śrub zaciskowych, co zapobiega luzowaniu się połączeń pod wpływem drgań lub cykli termicznych. Przekrój 6-95 mm² wymaga użycia profesjonalnych narzędzi dynamometrycznych w celu zapewnienia optymalnego docisku mechanicznego.

FAQ

• Czy złączka OTL95-2 może być stosowana jako zacisk fazowy? Ten konkretny model w kolorze żółto-zielonym jest dedykowany do funkcji ochronnych (PE). Do przewodów fazowych zaleca się stosowanie odpowiedników w kolorze szarym, niebieskim lub czarnym.
• Czy można w jednym zacisku połączyć jednocześnie przewód Al i Cu? Tak, konstrukcja zacisku OTL95-2 pozwala na bezpieczne łączenie przewodów wykonanych z obu tych materiałów dzięki specjalnemu cynowaniu elementów przewodzących.
• Jakie jest maksymalne napięcie pracy dla prądu stałego? Złączka jest certyfikowana do pracy z napięciem stałym wynoszącym maksymalnie 1500V DC.
