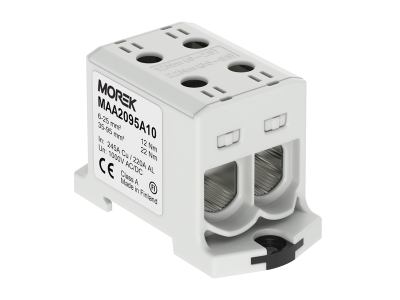

Zacisk uniwersalny, złączka OTL95-2 szara, 2xAl/Cu 6-95mm2 1000V, MAA2095A10 | MAA2095A10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL95-2 w kolorze szarym, o numerze katalogowym MAA2095A10, to zaawansowane rozwiązanie łączeniowe zaprojektowane przez firmę MOREK z myślą o profesjonalnych systemach elektroenergetycznych. Złączka ta umożliwia bezpieczne i trwałe połączenie dwóch przewodów o przekroju znamionowym od 6 mm² do 95 mm². Kluczową cechą produktu jest jego uniwersalność materiałowa – zacisk jest przystosowany do pracy zarówno z przewodami aluminiowymi (Al), jak i miedzianymi (Cu), co eliminuje konieczność stosowania oddzielnych komponentów dla różnych typów instalacji.

• Wysokie napięcie znamionowe: Urządzenie zostało certyfikowane do pracy przy napięciu 1000 V AC oraz 1500 V DC, co czyni je idealnym wyborem do nowoczesnych instalacji fotowoltaicznych (PV) oraz przemysłowych sieci prądu stałego.
• Podwójne przyłącze: Konstrukcja 2xAl/Cu pozwala na efektywne rozdzielanie potencjału lub łączenie dwóch niezależnych żył w obrębie jednego modułu.
• Trwałość materiałowa: Korpus wykonany z wysokiej jakości materiałów izolacyjnych oraz cynowane elementy stykowe zapobiegają utlenianiu się aluminium i zapewniają niską rezystancję przejścia przez cały okres eksploatacji.

Zgodność z Normami

Złączka OTL95-2 spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone międzynarodowymi standardami. Produkt jest zgodny z normą EN 60947-7-1, co gwarantuje odpowiednią wytrzymałość mechaniczną oraz elektryczną w niskonapięciowej aparaturze rozdzielczej i sterowniczej. Dodatkowo, zacisk posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji i bezpieczne użytkowanie w instalacjach budynkowych i przemysłowych.

Zastosowanie

Dzięki szerokiemu zakresowi obsługiwanych przekrojów (6-95 mm²) oraz wysokiej odporności napięciowej, zacisk MAA2095A10 znajduje zastosowanie w wielu obszarach:

• Rozdzielnice główne i przemysłowe: Jako element łączący kable zasilające z szynami zbiorczymi lub aparaturą modułową.
• Systemy Odnawialnych Źródeł Energii: Idealny do łączenia inwerterów i skrzynek przyłączeniowych w farmach fotowoltaicznych dzięki obsłudze 1500V DC.
• Modernizacja instalacji: Umożliwia bezpieczne przejście z kabli aluminiowych na miedziane bez ryzyka korozji elektrochemicznej.
• Automatyka budynkowa: Wykorzystywany w szafach sterowniczych wymagających niezawodnego rozdziału mocy.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów elektrycznych. Zacisk OTL95-2 jest przystosowany do montażu na standardowej szynie DIN (TS35), co znacząco przyspiesza prace instalacyjne. Podczas montażu należy zwrócić uwagę na:

• Moment dokręcania: Należy ściśle przestrzegać wartości momentu obrotowego podanego przez producenta (zależnego od przekroju przewodu), aby zapewnić optymalny docisk bez uszkodzenia struktury żyły.
• Przygotowanie przewodu: W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie odpowiedniej pasty kontaktowej przed umieszczeniem żyły w zacisku.
• Długość odizolowania: Należy zdjąć izolację z przewodu na długości odpowiadającej głębokości komory zaciskowej, aby uniknąć odsłoniętych części pod napięciem.

FAQ

• Czy zacisk wymaga stosowania tulejek na przewodach typu linka? Tak, w przypadku stosowania przewodów giętkich (linek) zaleca się użycie tulejek kablowych w celu zapewnienia pełnego kontaktu wszystkich drucików żyły.
• Czy można w jednym zacisku łączyć jednocześnie przewód Al i Cu? Tak, konstrukcja zacisków OTL firmy MOREK pozwala na bezpieczne łączenie obu typów przewodów w jednym module dzięki specjalnemu cynowaniu elementów przewodzących.
• Jaki jest stopień ochrony tego zacisku? Standardowo zaciski te oferują stopień ochrony IP20, co zapewnia bezpieczeństwo przed przypadkowym dotknięciem części czynnych palcem.
