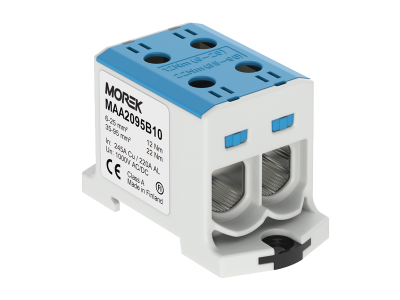

Zacisk uniwersalny, złączka OTL95-2 niebieska, 2xAl/Cu 6-95mm2 1000V, MAA2095B10 | MAA2095B10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL95-2 w kolorze niebieskim (kod produktu MAA2095B10) to zaawansowane rozwiązanie łączeniowe od renomowanego producenta MOREK, zaprojektowane z myślą o najbardziej wymagających instalacjach elektroenergetycznych. Złączka ta umożliwia bezpieczne i trwałe połączenie dwóch przewodów o przekroju znamionowym od 6 mm² do 95 mm². Dzięki uniwersalnej konstrukcji, zacisk jest w pełni kompatybilny zarówno z przewodami aluminiowymi (Al), jak i miedzianymi (Cu), co eliminuje konieczność stosowania oddzielnych typów złączek dla różnych materiałów przewodzących.

• Wysoka obciążalność napięciowa: Urządzenie zostało certyfikowane do pracy przy napięciu znamionowym 1000 V AC oraz 1500 V DC, co czyni je idealnym wyborem do nowoczesnych systemów fotowoltaicznych (PV) oraz przemysłowych sieci prądu stałego.
• Podwójne przyłącze: Konstrukcja 2xAl/Cu pozwala na efektywne mostkowanie lub rozdzielanie potencjałów w obrębie jednego modułu.
• Trwałość materiałowa: Korpus wykonany z wysokiej jakości materiałów izolacyjnych oraz precyzyjnie zaprojektowane zaciski śrubowe gwarantują minimalną rezystancję styku i długowieczność połączenia.
• Kolorystyka: Niebieska obudowa ułatwia szybką identyfikację toru neutralnego (N) w rozdzielnicach, co znacząco podnosi standardy bezpieczeństwa i organizacji pracy.

Zgodność z Normami

Złączka OTL95-2 spełnia rygorystyczne normy bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych prefabrykacjach rozdzielnic. Produkt posiada certyfikację potwierdzającą możliwość łączenia przewodów aluminiowych i miedzianych w jednym zacisku bez ryzyka wystąpienia korozji elektrochemicznej, pod warunkiem zachowania odpowiednich procedur montażowych. Zgodność z normą EN 60947-7-1 gwarantuje, że parametry elektryczne i mechaniczne są utrzymane na najwyższym poziomie, zapewniając bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Zacisk uniwersalny MOREK znajduje szerokie zastosowanie w sektorze B2B, w tym:

• Prefabrykacja rozdzielnic: Idealny jako zacisk główny lub rozdzielczy w szafach sterowniczych i rozdzielnicach nn.
• Energetyka odnawialna: Dzięki obsłudze napięcia 1500V DC, doskonale sprawdza się w inwerterach i skrzynkach przyłączeniowych systemów PV.
• Przemysł: Wykorzystywany w liniach produkcyjnych do zasilania maszyn o dużym poborze mocy, gdzie wymagane są przekroje do 95 mm².
• Infrastruktura budynkowa: Stosowany w pionach zasilających i głównych tablicach rozdzielczych budynków komercyjnych i mieszkalnych.

Wskazówki Montażowe

Aby zapewnić bezawaryjną pracę złącza, należy przestrzegać poniższych wytycznych:

• Montaż na szynie: Zacisk jest przystosowany do montażu na standardowej szynie DIN (TS35), co zapewnia stabilność mechaniczną.
• Przygotowanie przewodów: W przypadku przewodów aluminiowych należy pamiętać o usunięciu warstwy tlenków z żyły i zastosowaniu odpowiedniej pasty kontaktowej.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śrub zaciskowych określonego przez producenta, aby uniknąć uszkodzenia gwintu lub niedostatecznego docisku żyły.
• Dobór przekroju: Upewnij się, że stosowany przewód mieści się w zakresie 6-95 mm², co gwarantuje optymalną powierzchnię styku.

FAQ

1. Czy w jednym zacisku można łączyć jednocześnie przewód Al i Cu?
Tak, konstrukcja zacisków OTL firmy MOREK pozwala na łączenie przewodów aluminiowych i miedzianych w obrębie jednej złączki, dzięki specjalnemu cynowaniu elementów stykowych.

2. Czy zacisk wymaga stosowania tulejek izolowanych?
W przypadku przewodów typu linka zaleca się stosowanie tulejek, aby zapewnić integralność wszystkich drucików żyły, jednak zacisk jest przystosowany do bezpośredniego mocowania drutów i linek zgodnie ze specyfikacją techniczną.

3. Jakie jest maksymalne napięcie pracy dla prądu stałego?
Zacisk OTL95-2 jest certyfikowany do pracy z napięciem stałym do 1500 V DC, co czyni go rozwiązaniem przyszłościowym dla systemów magazynowania energii i fotowoltaiki.
