Zacisk uniwersalny, złączka OTL50 szara, 1xAl/Cu 1,5-50mm2 1000V, MAA1050A10 | MAA1050A10 Morek

Opis i Kluczowe Cechy

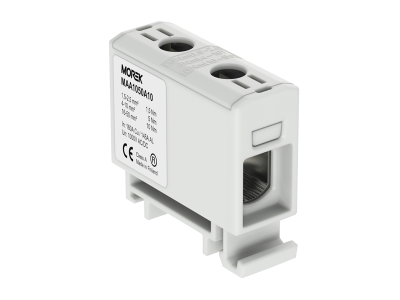

Zacisk uniwersalny OTL50 marki MOREK o numerze katalogowym MAA1050A10 to zaawansowane rozwiązanie łączeniowe zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Złączka ta umożliwia bezpieczne i trwałe połączenie przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al), co eliminuje konieczność stosowania oddzielnych komponentów dla różnych typów przewodników. Przekrój znamionowy obsługiwanych przewodów mieści się w szerokim zakresie od 1,5 mm² do 50 mm², co zapewnia ogromną elastyczność podczas projektowania i modernizacji rozdzielnic. Urządzenie charakteryzuje się wysoką odpornością napięciową, pracując stabilnie przy napięciu znamionowym do 1000V AC oraz 1500V DC, co czyni je idealnym wyborem również do instalacji fotowoltaicznych (PV).

• Uniwersalność materiałowa: Specjalna powłoka styku pozwala na bezpośrednie łączenie kabli aluminiowych i miedzianych bez ryzyka korozji elektrochemicznej.
• Wysoka wytrzymałość dielektryczna: Izolacja wykonana z wysokiej jakości tworzywa sztucznego gwarantuje bezpieczeństwo pracy przy wysokich napięciach stałych i zmiennych.
• Kompaktowa konstrukcja: Optymalne wymiary pozwalają na oszczędność miejsca na szynie montażowej, co jest kluczowe w gęsto upakowanych szafach sterowniczych.
• Trwałość mechaniczna: Solidny korpus i precyzyjny mechanizm zaciskowy zapewniają stały docisk przewodu przez cały okres eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających warunkach przemysłowych. Złączka OTL50 spełnia wymagania normy EN 60947-7-1, dotyczącej aparatury niskonapięciowej, oraz normy EN 61238-1, która definiuje parametry dla złączy elektrycznych poddawanych próbom obciążeniowym. Posiada certyfikację CE oraz jest zgodna z dyrektywą RoHS, co gwarantuje brak substancji szkodliwych i bezpieczeństwo użytkowania w nowoczesnych instalacjach budynkowych i przemysłowych.

Zastosowanie

Zacisk uniwersalny OTL50 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Rozdzielnicach głównych i obiektowych: Jako punkt rozdziału energii lub złącze zasilające dla odbiorników o dużej mocy.
• Systemach fotowoltaicznych: Dzięki obsłudze napięcia 1500V DC, idealnie nadaje się do łączenia stringów i sekcji w inwerterach przemysłowych.
• Automatyce przemysłowej: Do zasilania szaf sterowniczych, gdzie wymagana jest pewność połączenia przy dużych przekrojach kabli.
• Infrastrukturze ładowania pojazdów elektrycznych: Jako element składowy stacji ładowania AC i DC.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złącza. Zacisk OTL50 jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej głębokości komory zaciskowej. W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie odpowiedniej pasty kontaktowej.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śruby zaciskowej wskazanego przez producenta, aby zapewnić optymalny styk bez uszkodzenia struktury żyły przewodu.
• Prowadzenie kabli: Należy unikać naprężeń mechanicznych działających bezpośrednio na zacisk, stosując odpowiednie uchwyty kablowe wewnątrz szafy.

FAQ

Czy złączka OTL50 wymaga stosowania tulejek na przewodach typu linka?
Zaleca się stosowanie tulejek izolowanych dla przewodów typu linka, aby zapewnić skupienie wszystkich drucików żyły i uzyskać najlepszą powierzchnię styku, choć konstrukcja zacisku pozwala na montaż bezpośredni przy zachowaniu należytej staranności.

Czy można łączyć w jednym zacisku jednocześnie przewód Al i Cu?
Zacisk OTL50 jest przeznaczony do jednego przewodu (1xAl/Cu). W przypadku konieczności mostkowania lub łączenia różnych materiałów, należy użyć dedykowanych akcesoriów lub kolejnych modułów złączek.

Jakie jest maksymalne napięcie pracy dla prądu stałego?
Złączka jest certyfikowana do pracy z napięciem stałym (DC) do poziomu 1500V, co czyni ją kompatybilną z nowoczesnymi systemami PV.
