Zacisk uniwersalny, złączka OTL50-3 żółto-zielona, 3xAl/Cu 1,5-50mm2 1000V, MAA3050Y10 | MAA3050Y10 Morek

Opis i Kluczowe Cechy

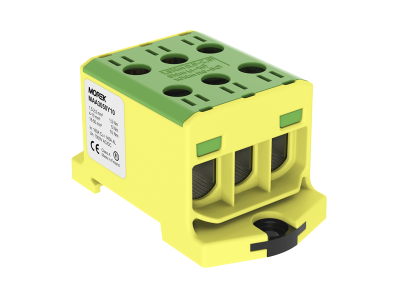

Zacisk uniwersalny OTL50-3 marki MOREK to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Model MAA3050Y10 charakteryzuje się potrójnym wejściem, co pozwala na jednoczesne podłączenie trzech przewodów o przekroju znamionowym od 1,5 mm² do 50 mm². Dzięki zastosowaniu specjalistycznej powłoki styków, złączka jest w pełni przystosowana do pracy zarówno z przewodami miedzianymi (Cu), jak i aluminiowymi (Al), co eliminuje ryzyko korozji elektrochemicznej na styku różnych metali.

• Wszechstronność materiałowa: Możliwość łączenia przewodów Al/Cu w jednym zacisku bez konieczności stosowania dodatkowych podkładek bimetalicznych.
• Wysokie napięcie znamionowe: Urządzenie zostało certyfikowane do pracy przy napięciu 1000 V AC oraz 1500 V DC, co czyni je idealnym wyborem do nowoczesnych instalacji fotowoltaicznych (PV) oraz przemysłowych układów zasilania.
• Kompaktowa konstrukcja: Trójpolowa budowa pozwala na znaczną oszczędność miejsca na szynie DIN wewnątrz rozdzielnicy.
• Wyrazista kolorystyka: Żółto-zielona obudowa jednoznacznie identyfikuje złączkę jako element ochronny (PE), zwiększając bezpieczeństwo i przejrzystość instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu łączeniowego. Złączka OTL50-3 spełnia wymagania normy EN 60947-7-1 oraz EN 61238-1 (Klasa A), co gwarantuje wysoką wytrzymałość mechaniczną oraz stabilność parametrów elektrycznych nawet przy długotrwałym obciążeniu prądowym. Materiały użyte do produkcji obudowy są wolne od halogenów i charakteryzują się wysoką klasą palności, co podnosi standardy bezpieczeństwa przeciwpożarowego w obiekcie.

Zastosowanie

Zacisk uniwersalny MOREK znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Rozdzielnicach głównych i obiektowych: Jako punkt rozdziału potencjału ochronnego dla wielu obwodów.
• Instalacjach OZE: Dzięki obsłudze napięcia 1500V DC, doskonale sprawdza się w systemach inwerterowych i polach DC farm fotowoltaicznych.
• Przemyśle ciężkim: Gdzie wymagana jest niezawodność połączeń przy dużych przekrojach przewodów zasilających.
• Modernizacjach: Umożliwia łatwe przejście z kabli aluminiowych na miedziane w starszych typach instalacji.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia niskiej rezystancji przejścia i długowieczności połączenia. Zacisk OTL50-3 jest przystosowany do montażu na standardowej szynie TS35 (DIN). Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy ściśle przestrzegać wartości momentu obrotowego podanego przez producenta (zależnego od przekroju przewodu), aby zapewnić optymalny docisk bez uszkodzenia struktury żyły.
• Przygotowanie przewodów: W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie odpowiedniej pasty stykowej, mimo fabrycznego cynowania zacisku.
• Długość odizolowania: Należy zdjąć izolację z przewodu na długości odpowiadającej głębokości komory zaciskowej, aby uniknąć odsłoniętych części pod napięciem.

FAQ

• Czy złączka wymaga stosowania tulejek na przewodach typu linka? Tak, dla zapewnienia najlepszego styku i ochrony drucików linki przed przecięciem przez śrubę dociskową, zaleca się stosowanie odpowiednich tulejek kablowych.
• Czy można w jednym zacisku łączyć jednocześnie przewód miedziany i aluminiowy? Tak, konstrukcja zacisku OTL50-3 pozwala na niezależne wprowadzanie i zaciskanie przewodów Al i Cu w osobnych torach prądowych złączki.
• Jaki jest stopień ochrony tego zacisku? Zacisk posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem palcem do części niebezpiecznych.
