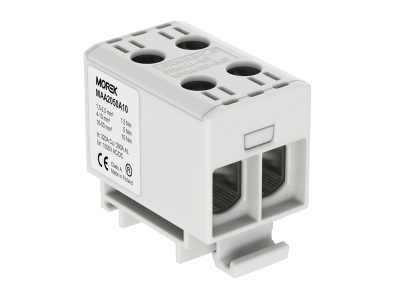

Zacisk uniwersalny, złączka OTL50-2 szara, 2xAl/Cu 1,5-50mm2 1000V, MAA2050A10 | MAA2050A10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL50-2 w kolorze szarym, o numerze katalogowym MAA2050A10, to zaawansowane rozwiązanie łączeniowe zaprojektowane przez firmę MOREK z myślą o profesjonalnych systemach elektroenergetycznych. Złączka ta charakteryzuje się możliwością przyłączenia dwóch przewodów o przekroju znamionowym od 1,5 mm² do 50 mm², co zapewnia wyjątkową elastyczność w projektowaniu rozdzielnic. Dzięki zastosowaniu specjalistycznej powłoki styków, zacisk jest w pełni przystosowany do pracy zarówno z przewodami aluminiowymi (Al), jak i miedzianymi (Cu), eliminując ryzyko korozji elektrochemicznej na styku różnych metali.

• Wysokie napięcie znamionowe: Urządzenie jest certyfikowane do pracy pod napięciem 1000 V AC oraz 1500 V DC, co czyni je idealnym wyborem do nowoczesnych instalacji fotowoltaicznych (PV) oraz przemysłowych sieci prądu stałego.
• Podwójne przyłącze: Konstrukcja 2xAl/Cu pozwala na bezpieczne mostkowanie lub rozdzielanie potencjałów bez konieczności stosowania dodatkowych szyn zbiorczych.
• Kompaktowa obudowa: Wykonana z wysokiej jakości tworzywa izolacyjnego, zapewnia stopień ochrony oraz odporność na trudne warunki pracy wewnątrz szaf sterowniczych.

Zgodność z Normami

Złączka OTL50-2 spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone międzynarodowymi standardami. Produkt jest zgodny z normą EN 60947-7-1, co gwarantuje odpowiednią wytrzymałość mechaniczną oraz elektryczną w niskonapięciowej aparaturze rozdzielczej i sterowniczej. Posiada również certyfikację CE, co potwierdza dopuszczenie do obrotu na rynku europejskim oraz spełnienie dyrektyw unijnych w zakresie bezpieczeństwa użytkowania.

Zastosowanie

Zacisk uniwersalny MOREK znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Budowie rozdzielnic: Jako główny punkt zasilający lub rozdzielczy dla obwodów o dużym obciążeniu.
• Instalacjach OZE: Dzięki obsłudze napięcia 1500V DC, doskonale sprawdza się w inwerterach i skrzynkach przyłączeniowych systemów fotowoltaicznych.
• Przemyśle: W układach automatyki i zasilania maszyn, gdzie wymagana jest pewność połączenia przewodów o dużych przekrojach.
• Modernizacjach: Pozwala na łatwe przejście z instalacji aluminiowych na miedziane bez ryzyka uszkodzenia przewodów.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia długotrwałej bezawaryjności połączenia. Zacisk OTL50-2 jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących siły dokręcania śrub (Nm), aby zapewnić optymalny docisk bez deformacji żyły przewodu.
• Przygotowanie przewodów: W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie odpowiedniej pasty kontaktowej.
• Długość odizolowania: Należy zachować precyzyjną długość odizolowania końcówki przewodu, aby cała część przewodząca znalazła się wewnątrz komory zaciskowej.

FAQ

Czy zacisk OTL50-2 wymaga stosowania tulejek kablowych?
W przypadku przewodów typu linka zaleca się stosowanie tulejek, aby zapobiec rozwarstwianiu się drucików i zapewnić maksymalną powierzchnię styku. Przewody typu drut mogą być montowane bezpośrednio.

Czy można w jednym zacisku łączyć jednocześnie przewód Al i Cu?
Tak, konstrukcja złączki OTL50-2 została zaprojektowana tak, aby umożliwić bezpieczne łączenie obu typów przewodów w obrębie jednego modułu dzięki cynowanym elementom kontaktowym.

Jaka jest klasa palności obudowy?
Obudowy złączek serii OTL są wykonane z materiałów samogasnących, co podnosi poziom bezpieczeństwa pożarowego wewnątrz rozdzielnicy.
