Zacisk uniwersalny, złączka OTL35 żółto-zielona, 1xAl/Cu 2,5-35mm2 1000V, MAA1035Y10 | MAA1035Y10 Morek

Opis i Kluczowe Cechy

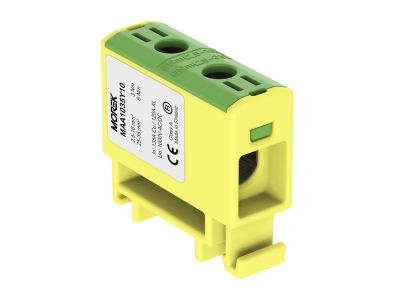

Zacisk uniwersalny OTL35 w kolorze żółto-zielonym to zaawansowane rozwiązanie łączeniowe zaprojektowane przez firmę MOREK, dedykowane do profesjonalnych systemów elektroenergetycznych. Produkt o numerze katalogowym MAA1035Y10 charakteryzuje się możliwością bezpiecznego łączenia przewodów wykonanych zarówno z aluminium, jak i miedzi (Al/Cu). Przekrój znamionowy obsługiwanych przewodów mieści się w szerokim zakresie od 2,5 mm² do 35 mm², co zapewnia ogromną elastyczność podczas projektowania i prefabrykacji rozdzielnic. Złączka została przystosowana do pracy pod wysokim napięciem znamionowym wynoszącym 1000 V AC oraz 1500 V DC, co czyni ją idealnym komponentem do nowoczesnych instalacji fotowoltaicznych oraz przemysłowych sieci prądu stałego.

• Uniwersalność materiałowa: Specjalna powłoka styku pozwala na bezpośrednie łączenie żył aluminiowych i miedzianych bez ryzyka korozji elektrochemicznej.
• Wysoka wytrzymałość dielektryczna: Izolacja wykonana z wysokiej jakości tworzywa gwarantuje bezpieczeństwo przy napięciu roboczym do 1500V DC.
• Kompaktowa konstrukcja: Optymalne wymiary pozwalają na oszczędność miejsca na szynie montażowej przy zachowaniu pełnej wydajności prądowej.
• Identyfikacja wizualna: Żółto-zielona obudowa jednoznacznie wskazuje na przeznaczenie zacisku do funkcji ochronnych (PE).

Zgodność z Normami

Złączka OTL35 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w wymagających warunkach przemysłowych. Produkt spełnia wymagania normy EN 60947-7-1 oraz EN 61238-1 (Klasa A), co jest kluczowe przy certyfikacji rozdzielnic niskiego napięcia. Zastosowane materiały izolacyjne są wolne od halogenów i charakteryzują się wysoką klasą palności, co podnosi ogólny poziom bezpieczeństwa pożarowego instalacji elektrycznej.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom napięciowym, zacisk MAA1035Y10 znajduje szerokie zastosowanie w wielu sektorach:

• Budownictwo przemysłowe: Główne szyny wyrównawcze i systemy uziemień w halach produkcyjnych.
• Energetyka odnawialna: Systemy inwerterowe i skrzynki przyłączeniowe w instalacjach PV, gdzie wymagane jest napięcie 1500V DC.
• Prefabrykacja rozdzielnic: Jako punkt rozdziału potencjału ochronnego w szafach sterowniczych i rozdzielczych.
• Infrastruktura krytyczna: Systemy zasilania gwarantowanego, gdzie pewność styku i trwałość połączenia są priorytetem.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności połączenia elektrycznego. Zacisk OTL35 jest przystosowany do montażu na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiednie przygotowanie przewodów: żyły aluminiowe powinny zostać oczyszczone z warstwy tlenków i pokryte dedykowaną pastą kontaktową. Należy przestrzegać zalecanego momentu dokręcania śruby zaciskowej, co gwarantuje optymalny docisk i minimalną rezystancję przejścia. Regularna kontrola momentu dokręcenia jest zalecana w środowiskach narażonych na wibracje.

FAQ

• Czy zacisk wymaga stosowania tulejek na przewodach linkowych? Zaleca się stosowanie tulejek izolowanych dla przewodów typu linka, aby zapewnić integralność wszystkich drucików żyły, choć konstrukcja zacisku pozwala na montaż bezpośredni przy zachowaniu należytej staranności.
• Czy można łączyć w jednym zacisku jednocześnie miedź i aluminium? Tak, konstrukcja zacisków serii OTL firmy MOREK jest zaprojektowana tak, aby eliminować zjawisko utleniania na styku różnych metali.
• Jakie jest maksymalne napięcie pracy dla prądu stałego? Zacisk jest certyfikowany do pracy z napięciem stałym do 1500V DC, co czyni go doskonałym wyborem dla branży fotowoltaicznej.
