Zacisk uniwersalny, złączka OTL35 czerwona, 1xAl/Cu 2,5-35mm2 1000V, MAA1035R10 | MAA1035R10 Morek

Opis i Kluczowe Cechy

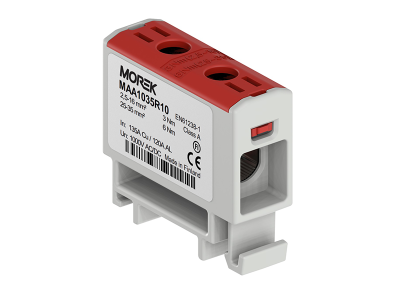

Zacisk uniwersalny OTL35 w kolorze czerwonym to innowacyjne złącze zaprojektowane do bezadapterowego łączenia przewodów aluminiowych i miedzianych o przekroju 2,5–35 mm². Wyposażony w fabrycznie naniesioną pastę kontaktową, eliminuje potrzebę dodatkowych adapterów Cu/Al, co przyspiesza montaż i redukuje ryzyko błędów. Przeznaczony do instalacji o napięciu znamionowym 1000V AC, gwarantuje niezawodność w aplikacjach przemysłowych, energetycznych oraz instalacjach mieszkaniowych i fotowoltaicznych.

• Bezadapterowe połączenie Al/Cu: Specjalna technologia ocynowania umożliwia bezpośrednie podłączenie przewodów aluminiowych i miedzianych bez dodatkowych elementów pośrednich.
• Fabrycznie nałożona pasta kontaktowa: Gotowe do użycia od razu po wyjęciu z opakowania – eliminuje konieczność przygotowywania połączenia i minimalizuje ryzyko korozji kontaktów.
• Uniwersalny zakres przekrojów 2,5–35 mm²: Obsługuje zarówno przewody sztywne, jak i wielodrutowe, co czyni go elastycznym rozwiązaniem dla różnych typów instalacji.
• Napięcie znamionowe 1000V AC: Gwarantuje stabilność i bezpieczeństwo połączeń w instalacjach niskiego i średniego napięcia.
• Kolor czerwony + mechanizm ClickSet™: Ułatwia identyfikację obwodów w szafach i rozdzielnicach, a szybki montaż na szynie DIN lub śrubami zwiększa efektywność prac instalacyjnych.

Zgodność z Normami

Zacisk OTL35 spełnia wymagania norm EN 60947-7-1 (dla zacisków do przewodów) oraz EN 61238-1 (dla połączeń prądowych). Posiada certyfikaty UL 1059 i SGS FI, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Obudowa wykonana z materiału klasy palności V0 (UL94) zapewnia odporność na działanie płomieni.

Zastosowanie

Zacisk uniwersalny OTL35 znajduje szerokie zastosowanie w instalacjach wymagających niezawodnych i bezpiecznych połączeń elektrycznych, gdzie kluczowe jest bezpośrednie łączenie przewodów Al/Cu.

• Główne zaciski zasilające w rozdzielnicach przemysłowych i energetycznych.
• Instalacje fotowoltaiczne – połączenia między panelami a falownikiem.
• Rozdzielnice mieszkaniowe i budynkowe – elastyczne podejście do różnych typów przewodów.
• Maszyny i urządzenia przemysłowe narażone na przeciążenia prądowe i zwarcia.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed montażem upewnić się, że przewód jest odpowiednio przygotowany (odizolowany, bez uszkodzeń izolacji). Zacisk zamocować na szynie DIN przy użyciu mechanizmu ClickSet™ (wciśnięcie do zatrzaśnięcia) lub przykręcić śrubami z odpowiednim momentem dokręcenia (szczegóły na pokrywie złączki). Przewody wprowadzić zgodnie z oznaczeniem kierunku (Al/Cu) i dokręcić śruby z siłą zapewniającą pewne połączenie, ale nie powodującą uszkodzenia przewodu. Unikać zaginania przewodów przy wejściu do zacisku. Po montażu sprawdzić wzrokowo szczelność połączenia i brak luzów.

FAQ

• Czy zacisk OTL35 wymaga użycia dodatkowej pasty kontaktowej? Nie – pasta kontaktowa została fabrycznie naniesiona podczas produkcji, co eliminuje konieczność jej aplikacji na miejscu.
• Jaki jest maksymalny prąd znamionowy dla przewodów aluminiowych w tym zacisku? Maksymalny prąd znamionowy dla przewodów aluminiowych wynosi 120A (dla przekroju 35 mm²).
• Czy zacisk OTL35 nadaje się do instalacji zewnętrznych? Zacisk nie posiada określonego stopnia ochrony IP w danych produktu. Zaleca się stosowanie w suchych pomieszczeniach lub w osłoniętych miejscach instalacji.
