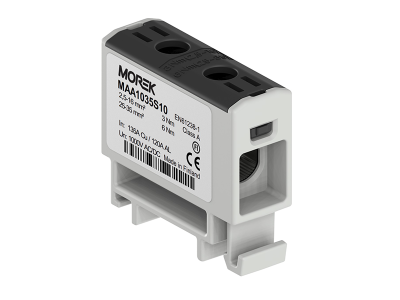

Zacisk uniwersalny, złączka OTL35 czarna, 1xAl/Cu 2,5-35mm2 1000V, MAA1035S10 | MAA1035S10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL35 w kolorze czarnym to profesjonalne złącze przeznaczone do bezpośredniego podłączania przewodów aluminiowych i miedzianych w zakresie 2,5–35 mm². Wykonane z materiałów o klasie palności V0 (zgodnie z UL94), zapewnia bezpieczeństwo przeciwpożarowe w instalacjach elektrycznych. Złącze wyposażone jest w fabrycznie naniesioną pastę kontaktową, która eliminuje konieczność dodatkowego przygotowania powierzchni kabli. Moment dokręcania jest wyraźnie oznaczony na pokrywie, co ułatwia prawidłowy montaż.

• Bezpośrednie połączenie Al/Cu: Umożliwia podłączanie przewodów aluminiowych i miedzianych bez konieczności stosowania adapterów, upraszczając proces instalacji.
• Pasta kontaktowa fabrycznie naniesiona: Zapewnia doskonałą przewodność elektryczną i chroni przed utlenianiem połączeń, minimalizując ryzyko awarii.
• Zakres przekrojów 2,5–35 mm²: Obsługuje zarówno cienkie przewody instalacyjne, jak i grubsze kable energetyczne.
• Napięcie znamionowe 1000V: Przeznaczone do stosowania w instalacjach niskiego i średniego napięcia, w tym w systemach fotowoltaicznych.
• Klasa palności V0 (UL94): Materiał obudowy zapewnia wysoką odporność na rozprzestrzenianie się ognia, zwiększając bezpieczeństwo eksploatacji.

Zgodność z Normami

Zacisk spełnia wymagania norm EN 60947-7-1 (złącza szynowe) oraz EN 61238-1 (złącza ciśnieniowe). Posiada certyfikację UL 1059 i SGS FI, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa. Produkt posiada deklarację zgodności CE.

Zastosowanie

Uniwersalne złącza OTL35 znajdują szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnych i bezpiecznych połączeń przewodów aluminiowych i miedzianych.

• Główne zaciski zasilające w rozdzielnicach niskiego i średniego napięcia.
• Instalacje przemysłowe i energetyczne narażone na przeciążenia i zwarcia.
• Systemy fotowoltaiczne – połączenia modułów i okablowania DC.
• Instalacje mieszkaniowe i budynkowe, gdzie wymagana jest elastyczność podłączania różnych typów przewodów.
• Miejsca wymagające szybkiego i pewnego montażu, np. w szafach sterowniczych.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Przed podłączeniem przewodu upewnić się, że jego przekrój mieści się w zakresie 2,5–35 mm². Prawidłowy moment dokręcania (widoczny na pokrywie) należy zachować, aby zapewnić pewne połączenie bez uszkodzenia przewodu. Zaleca się stosowanie odpowiednich narzędzi dynamometrycznych. Unikać zginania przewodów pod ostrym kątem w okolicach złącza.

FAQ

• Czy zacisk OTL35 wymaga stosowania dodatkowej pasty kontaktowej? Nie – złącze wyposażone jest fabrycznie w pastę kontaktową, która zapewnia optymalne połączenie i ochronę przed utlenianiem.
• Jaki jest maksymalny prąd znamionowy złącza? Maksymalny prąd znamionowy nie został określony w dostępnych danych. Sprawdź etykietę produktu lub kartę katalogową w celu uzyskania dokładnych parametrów.
• Czy zacisk można montować na szynie DIN? Tak – złącze posiada mechanizm ClickSet™ umożliwiający błyskawiczny montaż na szynie DIN. Alternatywnie możliwy jest montaż za pomocą śrub.
