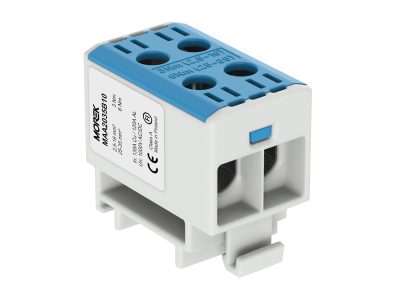

Zacisk uniwersalny, złączka OTL35-2 niebieska 2xAl/Cu 2,5-35mm2 1000V MAA2035B10 | MAA2035B10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL35-2 w kolorze niebieskim to zaawansowane rozwiązanie łączeniowe zaprojektowane przez firmę MOREK, dedykowane do profesjonalnych systemów elektroenergetycznych. Złączka charakteryzuje się możliwością przyłączenia dwóch przewodów o przekroju znamionowym od 2,5 mm² do 35 mm², co zapewnia wyjątkową elastyczność podczas projektowania i modernizacji rozdzielnic. Dzięki zastosowaniu specjalistycznej powłoki stykowej, produkt umożliwia bezpieczne łączenie zarówno przewodów aluminiowych (Al), jak i miedzianych (Cu) w jednym zacisku, eliminując ryzyko korozji elektrochemicznej na styku różnych metali.

• Wysokie napięcie znamionowe: Urządzenie jest certyfikowane do pracy przy napięciu 1000 V AC oraz 1500 V DC, co czyni je idealnym wyborem do nowoczesnych instalacji fotowoltaicznych (PV) oraz przemysłowych sieci prądu stałego.
• Podwójne przyłącze: Konstrukcja 2xAl/Cu pozwala na efektywne mostkowanie lub rozdzielanie potencjałów bez konieczności stosowania dodatkowych szyn zbiorczych.
• Trwałość i bezpieczeństwo: Obudowa wykonana z wysokiej jakości tworzywa izolacyjnego w kolorze niebieskim ułatwia identyfikację toru neutralnego (N) w układzie.

Zgodność z Normami

Złączka OTL35-2 o numerze katalogowym MAA2035B10 została poddana rygorystycznym testom laboratoryjnym, aby zapewnić najwyższy poziom bezpieczeństwa i niezawodności. Produkt spełnia wymagania normy EN 60947-7-1, co potwierdza jego przydatność jako elementu aparatury niskiego napięcia. Dodatkowo, zgodność z normą EN 61238-1 klasa A gwarantuje, że zacisk wytrzymuje obciążenia termiczne i mechaniczne występujące w trudnych warunkach eksploatacyjnych, zapewniając stabilną rezystancję styku przez cały okres użytkowania.

Zastosowanie

Uniwersalność zacisku OTL35-2 sprawia, że znajduje on szerokie zastosowanie w wielu sektorach branży elektro-technicznej:

• Rozdzielnice przemysłowe: Jako główny punkt przyłączeniowy lub rozdzielczy dla kabli zasilających o przekrojach do 35 mm².
• Instalacje OZE: Dzięki obsłudze napięcia 1500 V DC, złączka doskonale sprawdza się w szafach DC systemów fotowoltaicznych.
• Automatyka budynkowa: Wykorzystywana do porządkowania okablowania w szafach sterowniczych, gdzie wymagana jest pewność połączenia i oszczędność miejsca na szynie DIN.
• Modernizacja instalacji: Umożliwia łatwe przejście z kabli aluminiowych starszego typu na nowoczesne okablowanie miedziane.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złącza. Zacisk OTL35-2 jest przystosowany do montażu na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić uwagę na odpowiednie przygotowanie końcówek przewodów – w przypadku kabli aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie pasty kontaktowej. Niezbędne jest zachowanie zalecanego momentu dokręcania śrub zaciskowych, co gwarantuje optymalny docisk i minimalizuje straty energii na styku. Kompaktowa budowa pozwala na gęsty montaż obok siebie, co optymalizuje przestrzeń wewnątrz obudowy.

FAQ

• Czy złączka wymaga stosowania tulejek na przewodach typu linka? Tak, dla zapewnienia najlepszego styku i ochrony żył przed przecięciem, zaleca się stosowanie tulejek izolowanych przy podłączaniu przewodów giętkich.
• Czy kolor niebieski narzuca konkretne zastosowanie? Zgodnie ze standardami, kolor niebieski jest dedykowany dla przewodów neutralnych (N), co ułatwia późniejszą diagnostykę i serwis instalacji.
• Czy można w jednym zacisku połączyć jednocześnie przewód Al i Cu? Tak, konstrukcja zacisku OTL firmy Morek jest zaprojektowana tak, aby bezpiecznie łączyć oba typy przewodników w obrębie jednego modułu.
