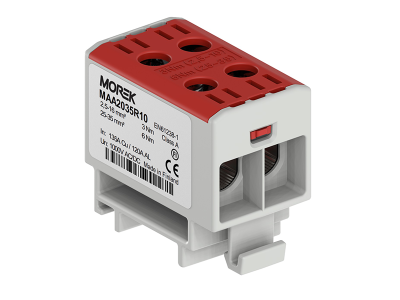

Zacisk uniwersalny, złączka OTL35-2 czerwona 2xAl/Cu 2,5-35mm2 1000V MAA2035R10 | MAA2035R10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL35-2 w kolorze czerwonym to wysokiej jakości złączka przeznaczona do bezpośredniego łączenia przewodów miedzianych i aluminiowych o przekrojach od 2,5 mm² do 35 mm². Wyposażona w fabrycznie nałożoną pastę kontaktową, eliminuje konieczność stosowania dodatkowych adapterów Cu/Al. Zacisk zapewnia niezawodne połączenie elektryczne z napięciem znamionowym do 1000 V AC/DC, co czyni go uniwersalnym rozwiązaniem dla instalacji niskonapięciowych, energetycznych, przemysłowych i fotowoltaicznych.

• Uniwersalne połączenie Al/Cu: Bezpośrednie podłączenie przewodów aluminiowych i miedzianych bez konieczności stosowania adapterów, dzięki specjalnej technologii ocynowania kontaktów.
• Pasta kontaktowa fabrycznie nałożona: Zapewnia natychmiastową gotowość do montażu i minimalizuje ryzyko błędów instalacyjnych, redukując zjawisko korozji kontaktów.
• Przekrój 2,5–35 mm²: Obsługuje szeroki zakres średnic przewodów – od cienkich linki po grube kable sektorowe, zarówno sztywne, jak i wielodrutowe.
• Napięcie 1000 V AC/DC: Gwarantuje stabilne działanie w instalacjach niskonapięciowych i średniego napięcia, w tym w systemach fotowoltaicznych.
• Kolor czerwony: Umożliwia łatwą identyfikację obwodów w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Zacisk spełnia wymagania norm europejskich EN 60947-7-1 oraz EN 61238-1, a także posiada certyfikat UL 1059 i SGS FI. Materiał obudowy klasy palności V0 (zgodnie z UL94) zapewnia maksymalne bezpieczeństwo przeciwpożarowe. Stopień ochrony IP20 chroni przed dotykiem bezpośrednim.

Zastosowanie

Zacisk uniwersalny OTL35-2 przeznaczony jest do szerokiego spektrum zastosowań, gdzie wymagane jest niezawodne i bezpieczne połączenie przewodów Al/Cu.

• Instalacje przemysłowe i energetyczne – jako główne zaciski zasilające lub rozdziału mocy.
• Systemy fotowoltaiczne – do łączenia przewodów w stringach i połączeniach DC.
• Rozdzielnice mieszkaniowe i budynkowe – do łączenia obwodów o różnych materiałach żył.
• Szafy sterownicze i automatyka – gdzie wymagana jest elastyczność w doborze przewodów.
• Miejsca narażone na przeciążenia i zwarcia – dzięki klasie zwarciowej A.

Wskazówki Montażowe

Montaż zacisku powinien przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przed montażem należy usunąć izolację z przewodów na odpowiednią długość (zgodnie z dokumentacją produktu), a następnie dokręcić śruby momentem podanym na pokrywie zacisku (MAA2035R10). Zaleca się stosowanie odpowiednich narzędzi dynamometrycznych. Pasta kontaktowa nie wymaga dodatkowej aplikacji. Po zamontowaniu należy sprawdzić stabilność połączenia przez delikatne pociągnięcie przewodów.

FAQ

• Czy zacisk nadaje się do przewodów wielodrutowych? Tak, zacisk OTL35-2 obsługuje zarówno przewody sztywne, jak i wielodrutowe o przekroju 2,5–35 mm².
• Jakie jest zalecane napięcie robocze? Zacisk przeznaczony jest do pracy przy napięciu znamionowym do 1000 V AC/DC.
• Czy zacisk wymaga dodatkowej pasty kontaktowej? Nie, pasta kontaktowa została fabrycznie nałożona na styki, co zapewnia gotowość do natychmiastowego użycia.
