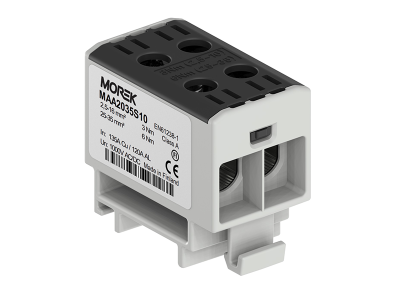

Zacisk uniwersalny, złączka OTL35-2 czarna 2xAl/Cu 2,5-35mm2 1000V MAA2035S10 | MAA2035S10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL35-2 w kolorze czarnym to profesjonalne złącze zaprojektowane do bezpośredniego łączenia przewodów aluminiowych (Al) i miedzianych (Cu) o przekrojach od 2,5 mm² do 35 mm². Napięcie znamionowe 1000V (AC) i 1500V (DC) oraz wbudowana fabrycznie pasta kontaktowa gwarantują niezawodność połączenia i długotrwałą stabilność elektryczną. Mechanizm montażu ClickSet™ ułatwia szybkie mocowanie na szynie DIN, zapewniając efektywność podczas prac instalacyjnych.

• Uniwersalność Al/Cu 2,5-35mm²: Bezpośrednie podłączenie przewodów aluminiowych i miedzianych bez adapterów – oszczędność czasu i redukcja kosztów w porównaniu z tradycyjnymi rozwiązaniami.
• Napięcie znamionowe 1000V (AC) / 1500V (DC): Możliwość stosowania w instalacjach niskiego i średniego napięcia, fotowoltaicznych oraz energetycznych.
• Fabrycznie nałożona pasta kontaktowa: Zapewnia trwałą ochronę antyoksydacyjną i minimalizuje ryzyko korozji styków – gotowe do użycia od razu po wyjęciu z opakowania.
• Mechanizm ClickSet™: Błyskawiczne mocowanie na szynie DIN – skraca czas montażu i upraszcza organizację instalacji.
• Obudowa klasy palności V0 (UL94): Wysoka odporność na płomienie i niskie ryzyko rozprzestrzeniania ognia w warunkach zwarcia.

Zgodność z Normami

Zacisk uniwersalny OTL35-2 spełnia wymagania norm EN 60947-7-1, EN 61238-1 oraz posiada certyfikaty UL 1059 i SGS FI. Zapewnia zgodność z międzynarodowymi standardami dotyczącymi bezpieczeństwa i niezawodności połączeń elektrycznych.

Zastosowanie

Zacisk uniwersalny OTL35-2 przeznaczony jest do profesjonalnych instalacji wymagających bezpiecznego i trwałego połączenia przewodów aluminiowych i miedzianych w różnych środowiskach.

• Instalacje fotowoltaiczne – bezpośrednie łączenie przewodów PV o różnych materiałach.
• Rozdzielnice energetyczne i przemysłowe – główne zaciski zasilające i rozdział mocy.
• Instalacje mieszkaniowe i budynkowe – elastyczne rozwiązanie dla różnych przekrojów przewodów.
• Systemy oświetlenia zewnętrznego i konstrukcje metalowe – odporność na warunki atmosferyczne w połączeniu z niezawodnością połączeń.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Przewody należy oczyścić z izolacji na odpowiednią długość, a następnie umieścić w zacisku i dokręcić zgodnie z zalecanym momentem siły (widocznym na obudowie). Unikać nadmiernego dokręcania, aby nie uszkodzić przewodów. Mechanizm ClickSet™ umożliwia szybkie montowanie na szynie DIN bez użycia narzędzi. Po montażu należy sprawdzić stabilność połączenia metodą pociągnięcia przewodów.

FAQ

• Czy zacisk OTL35-2 nadaje się do przewodów sektorowych? Tak, zacisk jest kompatybilny z przewodami sektorowymi, linkami oraz drutami o przekrojach 2,5-35 mm² – zarówno sztywnymi, jak i wielodrutowymi.
• Jaki jest zalecany moment dokręcania? Moment dokręcania jest widoczny na obudowie zacisku. Należy go ściśle przestrzegać, aby zapewnić prawidłowe napięcie mechaniczne i elektryczne.
• Czy zacisk wymaga dodatkowej pasty kontaktowej? Nie – pasta kontaktowa jest fabrycznie nałożona na styki, co gwarantuje gotowość do użycia od razu po wyjęciu z opakowania.
