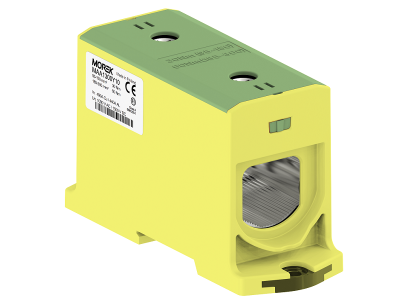

Zacisk uniwersalny, złączka OTL300 żółto-zielony 1xAl/Cu 95-300mm2 1000V AC/1500V DC MAA1300Y10 | MAA1300Y10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL300 w kolorze żółto-zielonym to zaawansowane rozwiązanie elektrotechniczne zaprojektowane przez firmę MOREK, dedykowane do profesjonalnych systemów rozdziału energii i uziemień. Złączka ta charakteryzuje się wyjątkową wszechstronnością, umożliwiając bezpieczne połączenie przewodów wykonanych zarówno z aluminium (Al), jak i miedzi (Cu). Przekrój znamionowy obsługiwanych przewodów mieści się w szerokim zakresie od 95 mm² do aż 300 mm², co pozwala na stabilne przesyłanie bardzo wysokich prądów w instalacjach przemysłowych.

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku eliminuje ryzyko korozji elektrochemicznej na styku różnych metali, co jest kluczowe przy łączeniu aluminium z miedzią.
• Wysokie napięcie znamionowe: Produkt jest przystosowany do pracy w instalacjach o napięciu do 1000V AC oraz 1500V DC, co czyni go idealnym wyborem do nowoczesnych systemów fotowoltaicznych (PV) oraz magazynów energii.
• Wytrzymała obudowa: Wykonana z wysokiej jakości materiałów izolacyjnych w kolorze żółto-zielonym, co jednoznacznie identyfikuje złączkę jako element ochronny (PE).
• Kompaktowa budowa: Mimo obsługi dużych przekrojów, złączka OTL300 została zaprojektowana tak, aby optymalizować miejsce w rozdzielnicy.

Zgodność z Normami

Złączka OTL300 marki MOREK została poddana rygorystycznym testom, aby zapewnić najwyższy poziom bezpieczeństwa i niezawodności w wymagających środowiskach przemysłowych. Produkt spełnia międzynarodowe normy dotyczące osprzętu łączeniowego, co gwarantuje trwałość połączenia nawet przy cyklicznych obciążeniach termicznych. Zgodność z certyfikatami bezpieczeństwa potwierdza, że zacisk może być stosowany w instalacjach niskiego napięcia zgodnie z dyrektywami unijnymi, zapewniając niską rezystancję przejścia i minimalne straty energii.

Zastosowanie

Zacisk uniwersalny MAA1300Y10 znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Jest niezastąpiony w:

• Głównych rozdzielnicach budynkowych: Jako punkt uziemiający dla kabli zasilających o dużych przekrojach.
• Instalacjach OZE: W farmach fotowoltaicznych i wiatrowych, gdzie wymagana jest obsługa napięcia 1500V DC.
• Przemyśle ciężkim: Do łączenia szynoprzewodów i kabli zasilających maszyny o dużej mocy.
• Infrastrukturze krytycznej: Gdzie pewność połączenia ochronnego decyduje o bezpieczeństwie obsługi i urządzeń.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złączki OTL300. Należy przestrzegać następujących wytycznych:

• Przygotowanie przewodu: Przed montażem należy zdjąć izolację na odpowiedniej długości i, w przypadku przewodów aluminiowych, usunąć warstwę tlenków oraz zastosować pastę stykową.
• Moment dokręcania: Należy użyć klucza dynamometrycznego, aby dokręcić śrubę zaciskową z momentem określonym przez producenta dla danego przekroju (zapobiega to poluzowaniu styku lub uszkodzeniu żyły).
• Montaż na szynie: Złączka jest przystosowana do montażu na standardowej szynie DIN (TS35), co zapewnia stabilne osadzenie wewnątrz szafy sterowniczej.
• Weryfikacja: Po montażu zaleca się okresową kontrolę termowizyjną połączenia w celu upewnienia się, że nie występują punkty przegrzewania.

FAQ

• Czy złączka OTL300 wymaga specjalnych końcówek tulejkowych? Nie, konstrukcja zacisku OTL pozwala na bezpośrednie mocowanie odizolowanych żył typu drut lub linka, jednak przy lince zaleca się stosowanie odpowiednich tulejek dla zapewnienia najlepszego styku.
• Czy można stosować ten zacisk w instalacjach prądu stałego? Tak, produkt posiada certyfikację do pracy z napięciem stałym do 1500V DC, co jest standardem w nowoczesnej energetyce słonecznej.
• Dlaczego kolor obudowy jest żółto-zielony? Jest to standardowe oznaczenie kolorystyczne dla przewodów i zacisków ochronnych (PE), ułatwiające identyfikację funkcji elementu w rozdzielnicy.
