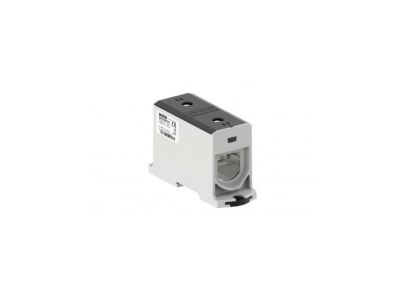

Zacisk uniwersalny, złączka OTL300 czarny 1xAl/Cu 95-300mm2 1000V AC/1500V DC MAA1300S10 | MAA1300S10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL300 w kolorze czarnym to innowacyjne złączka zaprojektowana do bezpiecznego łączenia przewodów aluminiowych i miedzianych o przekroju 95–300 mm². Wyposażona w fabrycznie naniesioną pastę kontaktową oraz specjalną technologię ocynowania, umożliwia bezpośrednie podłączenie bez konieczności stosowania adapterów Cu/Al. Przeznaczona do instalacji niskiego i średniego napięcia (1000V AC / 1500V DC).

• Uniwersalne połączenie Al/Cu 95–300 mm²: Obsługuje przewody miedziane i aluminiowe (druciane, linkowe, sektorowe) – eliminuje potrzebę zakupu osobnych złączek dla różnych materiałów.
• Fabrycznie nałożona pasta kontaktowa: Zapobiega utlenianiu się połączeń, zapewnia niższy rezystancję styku i dłuższą trwałość instalacji.
• Napięcie znamionowe 1000V AC / 1500V DC: Przystosowana do pracy w instalacjach niskiego i średniego napięcia, w tym fotowoltaicznych i przemysłowych.
• Mechanizm montażowy ClickSet™: Szybkie i pewne mocowanie na szynie DIN – oszczędność czasu podczas montażu rozdzielnic.
• Obudowa niepalna klasy V0 (UL94): Maksymalne bezpieczeństwo pożarowe – zapobiega rozprzestrzenianiu się ognia w przypadku zwarcia.

Zgodność z Normami

Zacisk OTL300 spełnia wymagania norm europejskich EN 60947-7-1 oraz EN 61238-1, posiada certyfikat UL 1059 i klasę zwarciową A. Zgodność z normami potwierdza jego wysoką jakość i bezpieczeństwo eksploatacji w instalacjach elektrycznych.

Zastosowanie

Zacisk uniwersalny OTL300 znajduje zastosowanie w instalacjach wymagających niezawodnych połączeń przewodów aluminiowych i miedzianych o dużych przekrojach.

• Główne zaciski zasilające w rozdzielnicach przemysłowych i energetycznych.
• Instalacje fotowoltaiczne – połączenia między panelami a falownikiem.
• Mocowanie przewodów w szafach sterowniczych i tablicach rozdzielczych.
• Stosowanie w maszynach i urządzeniach narażonych na przeciążenia prądowe i zwarcia.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złącze mocować na szynie DIN za pomocą mechanizmu ClickSet™ lub śrub (moment dokręcenia 13 Nm). Przewody aluminiowe należy oczyścić ze złogów tlenkowych przed montażem. Pasta kontaktowa jest fabrycznie nałożona – nie należy jej usuwać ani dodatkowo smarować. Po dokręceniu sprawdzić szczelność połączenia i brak luzów.

FAQ

• Czy złączka OTL300 wymaga stosowania adapterów Cu/Al? Nie – dzięki specjalnej technologii ocynowania i fabrycznej paście kontaktowej, złączka umożliwia bezpośrednie podłączenie zarówno przewodów miedzianych, jak i aluminiowych.
• Jaki jest zalecany moment dokręcenia? Moment dokręcenia wynosi 13 Nm – wartość podana na obudowie złączki.
• Czy złączka nadaje się do instalacji fotowoltaicznych? Tak – napięcie znamionowe 1500V DC i klasa zwarciowa A czynią ją odpowiednią do systemów PV.
