Zacisk uniwersalny, złączka OTL300-3 żółto-zielony 3xAl/Cu 95-300mm2 1000V MAA3300Y10 | MAA3300Y10 Morek

Opis i Kluczowe Cechy

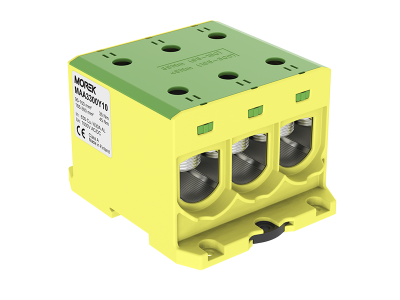

Zacisk uniwersalny OTL300-3 w kolorze żółto-zielonym to zaawansowane rozwiązanie elektrotechniczne zaprojektowane przez firmę MOREK z myślą o profesjonalnych systemach rozdziału energii. Złączka ta umożliwia jednoczesne podłączenie trzech przewodów o przekroju znamionowym od 95 mm² do 300 mm², co czyni ją idealnym komponentem do budowy głównych szyn uziemiających oraz systemów wyrównawczych w rozdzielnicach niskiego napięcia. Dzięki zastosowaniu specjalistycznej powłoki stykowej, produkt jest w pełni przystosowany do łączenia zarówno przewodów aluminiowych (Al), jak i miedzianych (Cu), eliminując ryzyko wystąpienia korozji elektrochemicznej na styku różnych metali.

• Wysoka obciążalność napięciowa: Urządzenie zostało certyfikowane do pracy przy napięciu znamionowym izolacji wynoszącym 1000 V AC oraz 1500 V DC, co pozwala na jego stosowanie w nowoczesnych instalacjach fotowoltaicznych oraz przemysłowych systemach prądu stałego.
• Konstrukcja trójpolowa: Potrójne wejście (3xAl/Cu) pozwala na znaczną oszczędność miejsca wewnątrz obudowy, zastępując trzy pojedyncze zaciski jednym modułem.
• Trwałość materiałowa: Obudowa wykonana z wysokiej jakości tworzywa o wysokiej odporności termicznej zapewnia bezpieczeństwo eksploatacji w trudnych warunkach przemysłowych.

Zgodność z Normami

Zacisk OTL300-3 spełnia rygorystyczne wymagania bezpieczeństwa potwierdzone certyfikatami. Jest on zgodny z normą EN 60947-7-1, co gwarantuje odpowiednią wytrzymałość mechaniczną oraz elektryczną połączeń. Produkt posiada również certyfikację CE oraz jest zgodny z dyrektywą RoHS, co świadczy o braku substancji szkodliwych w procesie produkcji. Klasyfikacja palności obudowy zgodnie ze standardem UL94 V-0 zapewnia najwyższy poziom ochrony przeciwpożarowej wewnątrz rozdzielnicy.

Zastosowanie

Złączka OTL300-3 znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Jest dedykowana do:

• Głównych rozdzielnic budynkowych jako element systemu uziemiającego (PE).
• Instalacji OZE, w tym farm fotowoltaicznych, gdzie wymagane jest napięcie robocze do 1500V DC.
• Przemysłowych układów zasilania maszyn o dużym poborze mocy, wymagających stabilnego połączenia przewodów o dużych przekrojach (do 300 mm²).
• Modernizacji istniejących systemów zasilania, gdzie konieczne jest przejście z przewodów aluminiowych na miedziane.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia niskiej rezystancji przejścia i długowieczności połączenia. Zacisk OTL300-3 montowany jest na standardowej szynie DIN 35 mm lub bezpośrednio do płyty montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować klucz dynamometryczny, aby uzyskać siłę docisku zgodną ze specyfikacją techniczną producenta dla danego przekroju przewodu.
• Przygotowanie przewodów: W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków z powierzchni żyły oraz zastosowanie pasty stykowej.
• Promień gięcia: Należy zachować odpowiedni promień gięcia grubych kabli (do 300 mm²), aby uniknąć naprężeń mechanicznych na korpusie zacisku.

FAQ

• Czy zacisk wymaga stosowania tulejek na końcach przewodów? W przypadku przewodów typu linka zaleca się stosowanie odpowiednich tulejek zaciskowych, natomiast druty mogą być montowane bezpośrednio po uprzednim oczyszczeniu.
• Czy można mieszać przewody Al i Cu w jednym zacisku? Tak, konstrukcja zacisku OTL firmy MOREK pozwala na bezpieczne łączenie przewodów aluminiowych i miedzianych w obrębie jednego modułu dzięki cynowaniu elementów przewodzących.
• Jaki jest stopień ochrony tego zacisku? Standardowo zaciski tego typu posiadają stopień ochrony IP20, co zapewnia zabezpieczenie przed przypadkowym dotykiem palcem części pod napięciem.
