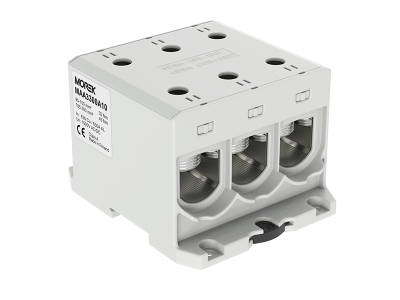

Zacisk uniwersalny, złączka OTL300-3 szary 3xAl/Cu 95-300mm2 1000V MAA3300A10 | MAA3300A10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL300-3 marki MOREK to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Model MAA3300A10 charakteryzuje się potrójną konstrukcją (3x), co pozwala na jednoczesne i bezpieczne połączenie trzech torów prądowych w ramach jednego modułu. Kluczową zaletą złączki jest jej uniwersalność materiałowa – zacisk jest w pełni przystosowany do pracy zarówno z przewodami aluminiowymi (Al), jak i miedzianymi (Cu), co eliminuje problemy związane z korozją galwaniczną dzięki specjalnemu cynowaniu powierzchni stykowych.

• Szeroki zakres przekrojów: Możliwość montażu przewodów o przekroju znamionowym od 95 mm² do aż 300 mm² zapewnia elastyczność w projektowaniu instalacji wysokoprądowych.
• Wysokie napięcie znamionowe: Urządzenie zostało certyfikowane do pracy pod napięciem 1000 V AC oraz 1500 V DC, co czyni je idealnym wyborem do nowoczesnych systemów fotowoltaicznych oraz przemysłowych sieci prądu stałego.
• Wytrzymała obudowa: Wykonana z wysokiej jakości tworzywa w kolorze szarym, zapewniająca odpowiednią izolację i odporność na warunki panujące w rozdzielnicach.

Zgodność z Normami

Złączka OTL300-3 spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych aplikacjach B2B. Produkt został przetestowany pod kątem zgodności z normą EN 60947-7-1, co gwarantuje stabilność parametrów elektrycznych i mechanicznych w długofalowej eksploatacji. Dzięki zastosowaniu materiałów o wysokiej klasie palności, zacisk minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji. Certyfikacja obejmuje również dopuszczenie do stosowania z przewodami aluminiowymi, co wymaga spełnienia specyficznych testów cykli obciążeniowych.

Zastosowanie

Zacisk uniwersalny MOREK znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Jest to komponent niezastąpiony w:

• Głównych rozdzielnicach niskiego napięcia jako element zasilający lub odpływowy dla kabli o dużych przekrojach.
• Inwerterach i szafach zbiorczych w farmach fotowoltaicznych (obsługa napięcia 1500V DC).
• Systemach zasilania awaryjnego i przemysłowych układach napędowych.
• Modernizacjach istniejących sieci, gdzie zachodzi potrzeba łączenia kabli aluminiowych z miedzianą szyną zbiorczą lub osprzętem.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia niskiej rezystancji przejścia i uniknięcia przegrzewania się styku. Podczas instalacji modelu OTL300-3 należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: W przypadku kabli aluminiowych należy usunąć warstwę tlenków z żyły i zastosować odpowiednią pastę stykową przed umieszczeniem przewodu w zacisku.
• Moment dokręcania: Należy bezwzględnie przestrzegać momentu dokręcania śrub dociskowych (zgodnie z dokumentacją techniczną dla danego przekroju), aby zapewnić trwały docisk mechaniczny bez uszkodzenia struktury żyły.
• Montaż na szynie: Zacisk jest przystosowany do montażu na standardowej szynie DIN (TH35) lub bezpośrednio do płyty montażowej za pomocą śrub, co zapewnia stabilność mechaniczną całej konstrukcji.

FAQ

Czy zacisk OTL300-3 wymaga okresowej konserwacji?
Zaleca się regularne sprawdzanie momentu dokręcenia śrub, szczególnie w instalacjach z przewodami aluminiowymi, które wykazują tendencję do tzw. płynięcia materiału pod wpływem cykli termicznych.

Czy można w jednym zacisku łączyć jednocześnie przewód Al i Cu?
Tak, konstrukcja zacisku OTL (cynowany blok aluminiowy) pozwala na bezpieczne łączenie obu typów przewodów bez ryzyka wystąpienia korozji elektrochemicznej na styku materiałów.

Jaki jest stopień ochrony tego zacisku?
Zacisk zapewnia stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem, co jest standardem dla komponentów montowanych wewnątrz obudów i rozdzielnic.
