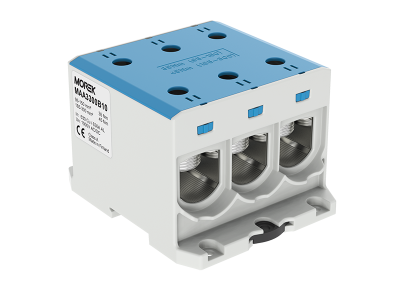

Zacisk uniwersalny, złączka OTL300-3 niebieski 3xAl/Cu 95-300mm2 1000V MAA3300B10 | MAA3300B10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL300-3 marki MOREK w kolorze niebieskim to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Złączka ta umożliwia bezpieczne i trwałe połączenie trzech przewodów o przekroju znamionowym od 95 mm² do 300 mm². Dzięki uniwersalnej konstrukcji, zacisk jest w pełni kompatybilny zarówno z przewodami aluminiowymi (Al), jak i miedzianymi (Cu), co eliminuje konieczność stosowania oddzielnych komponentów dla różnych typów instalacji. Urządzenie charakteryzuje się wysoką wytrzymałością napięciową, pracując stabilnie przy napięciu znamionowym 1000 V AC oraz 1500 V DC. Obudowa wykonana z wysokiej jakości materiałów izolacyjnych zapewnia stopień ochrony i bezpieczeństwo użytkowania w wymagających warunkach przemysłowych.

• Wszechstronność materiałowa: Możliwość łączenia przewodów Al/Cu w jednym zacisku.
• Szeroki zakres przekrojów: Obsługa kabli od 95 mm² do potężnych przekrojów 300 mm².
• Wysokie napięcie pracy: Przystosowany do systemów 1000V AC oraz 1500V DC.
• Potrójna konfiguracja: Model 3xAl/Cu pozwala na optymalizację miejsca w rozdzielnicy.
• Kolorystyka: Niebieska obudowa ułatwia identyfikację toru neutralnego (N) w instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu łączeniowego. Złączka OTL300-3 spełnia wymagania normy EN 60947-7-1, co gwarantuje odpowiednią wytrzymałość mechaniczną oraz elektryczną. Wykorzystane materiały są zgodne z dyrektywą RoHS, co świadczy o braku substancji szkodliwych, a certyfikacja CE potwierdza dopuszczenie do obrotu na rynku Unii Europejskiej jako komponent bezpieczny i niezawodny.

Zastosowanie

Zacisk OTL300-3 znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Jest idealnym rozwiązaniem do głównych rozdzielnic prądowych, szaf sterowniczych oraz systemów zasilania budynków wielkogabarytowych. Dzięki obsłudze wysokich napięć DC (do 1500V), złączka ta doskonale sprawdza się również w nowoczesnych instalacjach fotowoltaicznych (PV) na poziomie farm oraz w systemach magazynowania energii, gdzie wymagana jest niezawodność przy przesyłaniu dużych prądów.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Złączka jest przystosowana do montażu na standardowej szynie DIN lub bezpośrednio do płyty montażowej za pomocą śrub. Podczas instalacji przewodów aluminiowych zaleca się stosowanie pasty kontaktowej zapobiegającej utlenianiu się powierzchni styku. Kluczowe jest zachowanie odpowiedniego momentu dokręcania śrub zaciskowych, co gwarantuje minimalną rezystancję przejścia i zapobiega przegrzewaniu się styku pod obciążeniem. Należy upewnić się, że izolacja przewodu jest zdjęta na odpowiedniej długości, aby zapewnić pełny kontakt powierzchniowy wewnątrz komory zaciskowej.

FAQ

• Czy zacisk wymaga specjalnych końcówek tulejkowych? Nie, konstrukcja zacisku OTL pozwala na bezpośrednie mocowanie odizolowanych końców przewodów sztywnych, jednak stosowanie tulejek jest dopuszczalne zgodnie z dobrą praktyką elektroinstalacyjną.
• Czy można w jednym zacisku łączyć jednocześnie miedź i aluminium? Tak, zaciski MOREK serii OTL są zaprojektowane tak, aby zapobiegać korozji elektrochemicznej na styku tych dwóch różnych metali.
• Jakie jest przeznaczenie niebieskiego koloru obudowy? Kolor niebieski jest standardowo używany do oznaczania torów neutralnych (N), co znacząco podnosi przejrzystość i bezpieczeństwo serwisowania rozdzielnicy.
