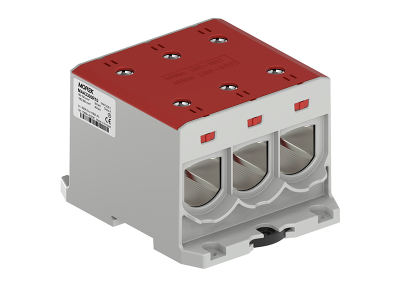

Zacisk uniwersalny, złączka OTL300-3 czerwony 3xAl/Cu 95-300mm2 1000V MAA3300R10 | MAA3300R10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL300-3 w kolorze czerwonym to trójzaciskowa złączka zaprojektowana do bezpośredniego łączenia przewodów aluminiowych i miedzianych o przekrojach od 95 mm² do 300 mm². Napięcie znamionowe 1000V AC/DC oraz wbudowana pasta kontaktowa eliminują potrzebę stosowania adapterów, przyspieszając montaż i zapewniając niezawodne połączenie. Stopień ochrony IP20 sprawia, że złączka nadaje się do wnętrz suchych pomieszczeń.

• Uniwersalność Al/Cu: Bezpośrednie podłączenie przewodów z aluminium i miedzi bez adapterów – oszczędność czasu i redukcja kosztów instalacji.
• Zakres przekrojów 95-300mm²: Obsługuje grube przewody energetyczne stosowane w instalacjach przemysłowych, fotowoltaicznych i energetyce.
• Napięcie 1000V AC/DC: Przeznaczony do instalacji niskonapięciowych i średniego napięcia, w tym systemów fotowoltaicznych i zasilania rozdzielnic.
• Pasta kontaktowa fabrycznie aplikowana: Zapewnia ochronę antyoksydacyjną i minimalizuje ryzyko korozji kontaktów, co wydłuża żywotność połączenia.
• Kolor czerwony: Ułatwia identyfikację w rozdzielnicach i szafach sterowniczych, szczególnie w instalacjach z wieloma zaciskami.
• Stopień ochrony IP20: Ochrona przed przypadkowym dotykiem palcami i przedostawaniem się ciał stałych o średnicy powyżej 12,5 mm – bezpieczny w suchych warunkach.

Zgodność z Normami

Zacisk spełnia wymagania norm EN 60947-7-1, EN 61238-1 oraz posiada certyfikaty UL 1059 i SGS FI. Materiał obudowy klasy palności V0 (zgodnie z UL94) gwarantuje bezpieczeństwo przeciwpożarowe. Produkt posiada oznakowanie CE.

Zastosowanie

Zacisk uniwersalny OTL300-3 przeznaczony jest do trwałych i niezawodnych połączeń w instalacjach wymagających elastyczności pod względem rodzaju przewodów i napięcia zasilania.

• Główne zaciski zasilające w rozdzielnicach przemysłowych i energetycznych.
• Instalacje fotowoltaiczne – połączenia między panelami a falownikiem oraz w skrzynkach przyłączeniowych.
• Instalacje mieszkaniowe i budynkowe – rozdział mocy w miejscach o dużym obciążeniu (np. budynki użyteczności publicznej).
• Sieci energetyczne średniego napięcia – jako bezpieczne połączenia w stacjach transformatorowych.
• Maszyny i urządzenia przemysłowe – niezawodne podłączenie kabli zasilających o dużych przekrojach.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że instalacja jest odłączona od napięcia. Przewody należy odpowiednio przygotować: usunąć izolację, oczyścić powierzchnie przewodów i usunąć tlenki. Zacisk zamontować na szynie DIN przy użyciu mechanizmu ClickSet™ lub śrub M4 (w zależności od potrzeb). Moment dokręcenia śrub należy dostosować do zakresu 20-25 Nm zgodnie z oznaczeniem na złączce. Pasta kontaktowa nie wymaga dodatkowej aplikacji – jest gotowa do użycia. Po montażu sprawdzić szczelność połączenia i brak luzów.

FAQ

• Czy zacisk OTL300-3 nadaje się do instalacji fotowoltaicznych? Tak, złączka spełnia wymagania napięciowe do 1000V DC i jest kompatybilna z przewodami aluminiowymi stosowanymi w instalacjach fotowoltaicznych.
• Jakie jest maksymalne napięcie pracy? Zacisk przeznaczony jest do pracy przy napięciu znamionowym 1000V AC i 1000V DC.
• Czy złączka wymaga dodatkowego smarowania pastą kontaktową? Nie – pasta kontaktowa została fabrycznie nałożona na powierzchnie styku, co eliminuje potrzebę dodatkowej aplikacji.
