Zacisk uniwersalny, złączka OTL300-3 czarny 3xAl/Cu 95-300mm2 1000V MAA3300S10 | MAA3300S10 Morek

Opis i Kluczowe Cechy

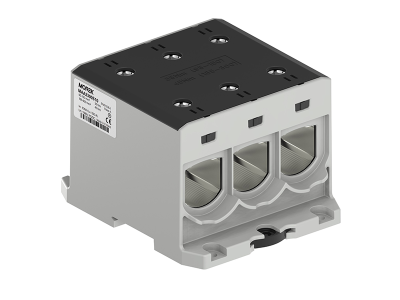

Zacisk uniwersalny OTL300-3 w kolorze czarnym to złączka zaprojektowana do bezpośredniego łączenia przewodów aluminiowych i miedzianych o przekrojach od 95 mm² do 300 mm². Maksymalne napięcie znamionowe 1000 V AC/DC oraz prąd znamionowy 135 A (Cu) / 120 A (Al) zapewniają bezpieczną pracę w instalacjach energetycznych, przemysłowych i fotowoltaicznych. Obudowa z materiału klasy palności V0 (UL94) gwarantuje wysokie bezpieczeństwo przeciwpożarowe.

• Bezpośrednie połączenie Al/Cu: Specjalna technologia ocynowania eliminuje potrzebę stosowania adapterów, upraszczając montaż i redukując koszty.
• Fabrycznie aplikowana pasta kontaktowa: Zapewnia doskonałą przewodność i zabezpiecza połączenie przed korozją elektrochemiczną – gotowe do użycia od razu po wyjęciu z opakowania.
• Napięcie znamionowe 1000 V AC/DC: Kompatybilne z instalacjami niskiego, średniego i wysokiego napięcia, w tym systemami fotowoltaicznymi.
• Moment dokręcania widoczny na pokrywie: Zapewnia powtarzalność montażu i eliminuje ryzyko niedokręcenia lub przegrzania przewodów.
• Obudowa klasy palności V0 (UL94): Maksymalne bezpieczeństwo pożarowe w przypadku zwarć lub przeciążeń.

Zgodność z Normami

Zacisk spełnia wymagania norm EN 60947-7-1 (zaciski do przewodów sztywnych i giętkich) oraz EN 61238-1 (badania zacisków prądowych), posiada certyfikaty UL 1059 i SGS FI. Produkt posiada deklarację zgodności CE.

Zastosowanie

Uniwersalny zacisk OTL300-3 przeznaczony jest do niezawodnych połączeń w instalacjach wymagających bezpośredniego łączenia przewodów aluminiowych i miedzianych.

• Główne zaciski zasilające w rozdzielnicach przemysłowych i energetycznych.
• Instalacje fotowoltaiczne – rozdział mocy i połączenia panelowe.
• Sieci dystrybucyjne średniego napięcia, gdzie wymagana jest wysoka odporność na zwarcia.
• Mocowania kabli o dużych przekrojach w szafach sterowniczych i maszynach przemysłowych.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w miejscu prac. Przed montażem należy oczyścić powierzchnie styku przewodów i nałożyć dodatkową warstwę pasty kontaktowej (jeśli wymagane przez dokumentację). Zacisk mocować na szynie DIN za pomocą mechanizmu ClickSet™ lub śrub M5, z zachowaniem podanego momentu dokręcania (szczegóły w dokumentacji). Przewody należy wprowadzać zgodnie z kierunkiem oznaczonym na zacisku, aby zapewnić optymalne połączenie.

FAQ

• Czy zacisk OTL300-3 wymaga użycia dodatkowych adapterów do łączenia Al/Cu? Nie – specjalna powłoka ocynowana umożliwia bezpośrednie połączenie przewodów aluminiowych i miedzianych bez konieczności stosowania adapterów.
• Jakie jest maksymalne napięcie robocze zacisku? Napięcie znamionowe wynosi 1000 V AC/DC, co pozwala na stosowanie w instalacjach niskiego i średniego napięcia.
• Czy pasta kontaktowa jest fabrycznie aplikowana? Tak – złączka jest gotowa do użycia od razu po wyjęciu z opakowania, co przyspiesza montaż i minimalizuje ryzyko błędów.
