Zacisk uniwersalny, złączka OTL240 żółto-zielona, 1xAl/Cu 35-240mm2 1000V, MAA1240Y10 | MAA1240Y10 Morek

Opis i Kluczowe Cechy

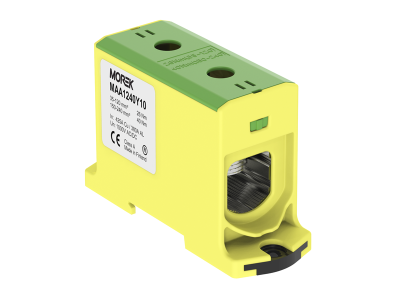

Zacisk uniwersalny OTL240 w kolorze żółto-zielonym to zaawansowane rozwiązanie elektrotechniczne zaprojektowane przez firmę MOREK, dedykowane do profesjonalnych systemów rozdziału energii. Złączka ta charakteryzuje się wyjątkową wszechstronnością, umożliwiając bezpieczne i trwałe połączenie przewodów wykonanych zarówno z aluminium (Al), jak i miedzi (Cu). Szeroki zakres przekrojów znamionowych, obejmujący przedział od 35 mm² do aż 240 mm², pozwala na obsługę wysokich prądów roboczych w wymagających instalacjach przemysłowych. Obudowa w kolorze żółto-zielonym jednoznacznie identyfikuje złącze jako element ochronny (PE), co ułatwia organizację i bezpieczeństwo wewnątrz rozdzielnicy.

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku eliminuje zjawisko korozji elektrochemicznej na styku różnych metali, co pozwala na bezpośrednie łączenie kabli aluminiowych i miedzianych.
• Wysokie parametry izolacji: Złączka została certyfikowana do pracy przy napięciu znamionowym 1000 V AC oraz 1500 V DC, co czyni ją idealnym komponentem do nowoczesnych systemów fotowoltaicznych oraz magazynów energii.
• Trwałość mechaniczna: Wykonanie z wysokiej jakości materiałów zapewnia odporność na starzenie oraz stabilność termiczną podczas długotrwałego obciążenia.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co jest kluczowe w branży elektroenergetycznej. Złączka OTL240 została zaprojektowana i przetestowana zgodnie z normą EN 60947-7-2, która określa wymagania dla listew zaciskowych ochronnych. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent ten gwarantuje ciągłość elektryczną oraz wytrzymałość na prądy zwarciowe zgodną z deklaracją producenta. Posiadanie certyfikatów CE oraz zgodność z dyrektywą RoHS potwierdzają brak substancji szkodliwych i dopuszczenie do obrotu na wymagającym rynku europejskim.

Zastosowanie

Zacisk OTL240 znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest niezawodność i obsługa dużych mocy. Jest to kluczowy element w:

• Rozdzielnicach głównych: Jako punkt przyłączeniowy dla kabli zasilających o dużych przekrojach.
• Premyśle ciężkim: W układach zasilania maszyn i linii produkcyjnych, gdzie występują duże obciążenia prądowe.
• Energetyce odnawialnej: W farmach fotowoltaicznych i wiatrowych, dzięki obsłudze napięcia stałego do 1500V DC.
• Budownictwie komercyjnym: W systemach szynoprzewodów i pionach zasilających biurowców oraz centrów logistycznych.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem koniecznym dla zachowania parametrów technicznych złącza. Zacisk OTL240 jest przystosowany do montażu na standardowej szynie DIN (TS35) lub bezpośrednio do płyty montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Przygotowanie przewodu: Kable aluminiowe powinny zostać oczyszczone z warstwy tlenków, a następnie zabezpieczone odpowiednią pastą stykową.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śrub zaciskowych określonego przez producenta (wyrażonego w Nm), aby zapewnić optymalny styk bez ryzyka uszkodzenia gwintu lub struktury żyły.
• Promień gięcia: Należy zachować odpowiedni promień gięcia kabli 240 mm², aby uniknąć naprężeń mechanicznych przenoszonych na zacisk.

FAQ

1. Czy złączka OTL240 wymaga stosowania tulejek na końcach przewodów?
W przypadku przewodów typu drut lub wielodrutowych (linka) o dużych przekrojach, konstrukcja zacisku OTL pozwala na montaż bez konieczności stosowania tulejek, jednak zawsze należy kierować się dobrą praktyką inżynierską i lokalnymi przepisami.

2. Czy można w jednym zacisku łączyć jednocześnie przewód Al i Cu?
Tak, zaciski serii OTL firmy MOREK są zaprojektowane jako uniwersalne, co oznacza, że ich powłoka kontaktowa zapobiega powstawaniu ogniwa galwanicznego między aluminium a miedzią.

3. Jaki jest stopień ochrony tej złączki?
Zacisk zapewnia stopień ochrony IP20, co oznacza ochronę przed dostępem palcem do części niebezpiecznych, pod warunkiem prawidłowego montażu w obudowie lub rozdzielnicy.
