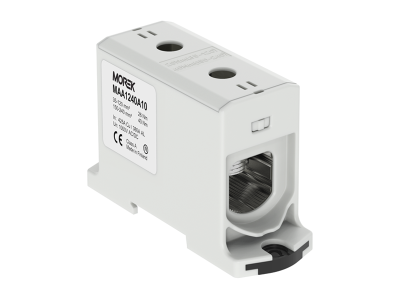

Zacisk uniwersalny, złączka OTL240 szara, 1xAl/Cu 35-240mm2 1000V, MAA1240A10 | MAA1240A10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL240 marki MOREK to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o niezawodnym łączeniu przewodów aluminiowych oraz miedzianych. Model MAA1240A10 charakteryzuje się szerokim zakresem przekrojów znamionowych, obsługując żyły od 35 mm² do aż 240 mm². Dzięki zastosowaniu specjalistycznej powłoki cynowanej na korpusie złączki, wyeliminowano zjawisko korozji elektrochemicznej, co pozwala na bezpieczne łączenie obu typów metali w jednym zacisku. Urządzenie zostało przystosowane do pracy przy wysokich napięciach znamionowych wynoszących 1000V AC oraz 1500V DC, co czyni je idealnym komponentem do nowoczesnych instalacji fotowoltaicznych oraz przemysłowych systemów zasilania.

• Uniwersalność materiałowa: Możliwość przyłączenia przewodów Al oraz Cu bez ryzyka utleniania styków.
• Wysoka wytrzymałość napięciowa: Izolacja przystosowana do pracy w systemach prądu stałego do 1500V DC.
• Kompaktowa konstrukcja: Optymalne wymiary pozwalają na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej obciążalności prądowej.
• Trwałość: Obudowa wykonana z wysokiej jakości tworzywa odpornego na wysokie temperatury i starzenie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Złączka OTL240 spełnia wymagania normy EN 60947-7-1, co gwarantuje stabilność parametrów elektrycznych i mechanicznych w długofalowej eksploatacji. Posiada certyfikację potwierdzającą bezpieczeństwo użytkowania w profesjonalnych instalacjach niskiego napięcia oraz jest zgodna z dyrektywą RoHS, co świadczy o ograniczeniu substancji szkodliwych w procesie produkcji.

Zastosowanie

Zacisk MAA1240A10 znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Jest to kluczowy element w szafach sterowniczych, rozdzielnicach głównych oraz polach zasilających, gdzie wymagane jest pewne połączenie kabli o dużych przekrojach (do 240 mm²). Dzięki wysokiej odporności na napięcie stałe (1500V DC), złączka jest rekomendowana do stosowania w inwerterach wielkoskalowych farm fotowoltaicznych oraz w magazynach energii. Sprawdza się również w modernizacjach istniejących sieci, gdzie zachodzi potrzeba przejścia z kabli aluminiowych na miedziane szyny zbiorcze.

Wskazówki Montażowe

Montaż zacisku OTL240 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem odpowiednich procedur technicznych. Złączka jest przystosowana do montażu na standardowej szynie DIN 35 mm lub bezpośrednio do płyty montażowej za pomocą śrub. Podczas instalacji przewodów aluminiowych zaleca się usunięcie warstwy tlenków z żyły oraz zastosowanie pasty kontaktowej. Kluczowym elementem jest zachowanie odpowiedniego momentu dokręcania śruby zaciskowej, co zapobiega przegrzewaniu się styku i gwarantuje niską rezystancję połączenia przez cały okres użytkowania. Należy regularnie kontrolować stan dokręcenia śrub w ramach okresowych przeglądów instalacji.

FAQ

• Czy w jednym zacisku można jednocześnie połączyć przewód miedziany i aluminiowy? Tak, konstrukcja zacisku OTL240 z cynowanym korpusem jest w pełni przystosowana do bezpiecznego łączenia przewodów Al i Cu, eliminując ryzyko korozji galwanicznej.
• Jaki jest maksymalny przekrój przewodu, który można zamontować? Zacisk obsługuje przewody o przekroju znamionowym do 240 mm².
• Czy złączka nadaje się do systemów DC? Tak, produkt posiada parametry znamionowe pozwalające na pracę w instalacjach prądu stałego do 1500V DC, co jest standardem w nowoczesnej fotowoltaice.
