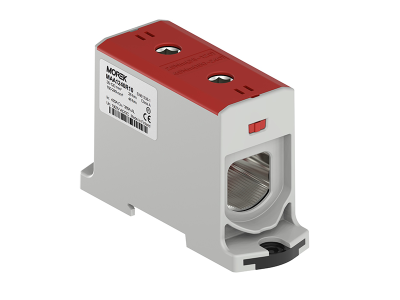

Zacisk uniwersalny, złączka OTL240 czerwona, 1xAl/Cu 35-240mm2 1000V, MAA1240R10 | MAA1240R10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL240 w kolorze czerwonym to złączka typu 1xAl/Cu przeznaczona do bezpośredniego łączenia przewodów aluminiowych i miedzianych o przekroju 35-240 mm². Napięcie znamionowe 1000V AC/DC oraz wbudowana pasta kontaktowa eliminują konieczność stosowania adapterów i końcówek bimetalicznych, co przyspiesza montaż i zwiększa niezawodność połączenia. Obudowa wykonana z materiału klasy palności V0 zapewnia wysokie bezpieczeństwo przeciwpożarowe.

• Uniwersalność połączeń Al/Cu: Bezpośrednie podłączenie przewodów aluminiowych i miedzianych o szerokim zakresie przekrojów (35-240 mm²) – eliminacja adapterów i końcówek bimetalicznych.
• Napięcie znamionowe 1000V AC/DC: Odpowiednie do instalacji niskonapięciowych, średnich napięć oraz systemów fotowoltaicznych.
• Wbudowana pasta kontaktowa: Gotowe do użycia złączki z fabrycznie nałożoną pastą eliminują dodatkowe kroki montażowe i minimalizują ryzyko błędów instalacyjnych.
• Materiał klasy palności V0: Wysoka odporność ogniowa obudowy zapewnia bezpieczeństwo w przypadku zwarć i przeciążeń.
• Kolor czerwony: Łatwa identyfikacja w rozdzielnicach i szafach sterowniczych, zgodna z normami kolorystyki obwodów.

Zgodność z Normami

Zacisk uniwersalny OTL240 spełnia wymagania norm EN 60947, EN 61238 oraz posiada certyfikat UL 1059 i SGS FI, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Zacisk uniwersalny OTL240 znajduje zastosowanie w instalacjach wymagających niezawodnych i bezpiecznych połączeń przewodów aluminiowych i miedzianych.

• Główne zaciski zasilające w rozdzielnicach przemysłowych i energetycznych.
• Instalacje fotowoltaiczne – połączenia między panelami a inwerterami.
• Rozdział mocy w szafach sterowniczych i skrzynkach przyłączeniowych.
• Instalacje narażone na wysokie obciążenia i zwarcia.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Należy usunąć izolację z przewodu zgodnie z zalecaną długością, wprowadzić go do złączki i dokręcić z odpowiednim momentem (zgodnie z oznaczeniem na obudowie). Pasta kontaktowa w złączce zapewnia odpowiednie przewodnictwo i zabezpiecza przed korozją styków aluminiowych. Unikać nadmiernego dokręcania, aby nie uszkodzić gwintu.

FAQ

• Czy złączka wymaga dodatkowego smarowania pastą kontaktową? Nie – pasta kontaktowa jest fabrycznie naniesiona wewnątrz złączki, dzięki czemu produkt jest gotowy do użycia od razu po wyjęciu z opakowania.
• Jaki jest dopuszczalny moment dokręcania? Moment dokręcania jest indywidualny dla danego modelu i powinien być zgodny z oznaczeniem na obudowie złączki. Zaleca się stosowanie klucza dynamometrycznego.
• Czy złączka nadaje się do przewodów sektorowych? Tak – złączka jest kompatybilna z przewodami sektorowymi, sztywnymi i wielodrutowymi o przekroju 35-240 mm².
