Zacisk uniwersalny, złączka OTL240-2 szara 2xAl/Cu 35-240mm2 1000V, MAA2240A10 | MAA2240A10 Morek

Opis i Kluczowe Cechy

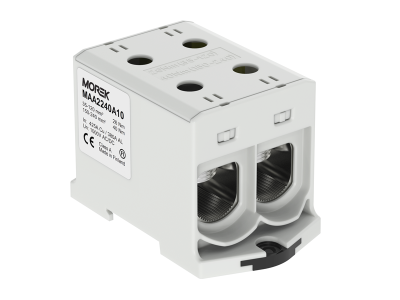

Zacisk uniwersalny OTL240-2 marki MOREK, o numerze katalogowym MAA2240A10, to zaawansowane rozwiązanie łączeniowe zaprojektowane z myślą o najbardziej wymagających instalacjach elektroenergetycznych. Złączka ta umożliwia bezpieczne i trwałe połączenie dwóch przewodów o przekroju znamionowym od 35 mm² do 240 mm². Kluczową zaletą produktu jest jego uniwersalność materiałowa – specjalna powłoka styków pozwala na bezproblemowe łączenie zarówno przewodów aluminiowych (Al), jak i miedzianych (Cu) w jednej obudowie, co eliminuje ryzyko wystąpienia korozji galwanicznej.

• Wysoka obciążalność napięciowa: Urządzenie jest certyfikowane do pracy przy napięciu znamionowym 1000 V AC oraz aż 1500 V DC, co czyni je idealnym komponentem do nowoczesnych systemów fotowoltaicznych (PV).
• Podwójne przyłącze: Konstrukcja 2xAl/Cu pozwala na równoległe prowadzenie grubych żył zasilających, co ułatwia mostkowanie i rozdzielanie energii w rozdzielnicach.
• Wytrzymała obudowa: Wykonana z wysokiej jakości tworzywa w kolorze szarym, zapewniająca odpowiednią izolację i odporność na warunki panujące wewnątrz szaf sterowniczych.

Zgodność z Normami

Złączka OTL240-2 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa w sektorze przemysłowym. Produkt spełnia wymagania normy EN 60947-7-1, dotyczącej aparatury niskonapięciowej, oraz normy EN 61238-1, która określa wymagania dla złączy prasowanych i mechanicznych do kabli energetycznych. Dzięki tym certyfikacjom, inżynierowie mogą mieć pewność, że zacisk utrzyma stabilne parametry rezystancji przejścia nawet pod dużym obciążeniem prądowym.

Zastosowanie

Zacisk uniwersalny MOREK znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest niezastąpiony w:

• Rozdzielnicach głównych: Jako punkt zasilający lub rozdzielczy dla kabli o dużych przekrojach.
• Energetyce odnawialnej: Dzięki obsłudze napięcia 1500 V DC, doskonale sprawdza się w inwerterach i skrzynkach przyłączeniowych farm fotowoltaicznych.
• Przemyśle ciężkim: W układach zasilania maszyn i linii produkcyjnych, gdzie wymagana jest niezawodność połączeń Al/Cu.
• Budownictwie komercyjnym: W pionach zasilających budynków wielorodzinnych i biurowców.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia długowieczności połączenia. Zacisk OTL240-2 jest przystosowany do montażu na standardowej szynie DIN (TS35) lub bezpośrednio do płyty montażowej za pomocą śrub. Podczas instalacji należy zwrócić uwagę na:

• Przygotowanie przewodu: Odizolowanie końcówki na odpowiedniej długości oraz, w przypadku przewodów aluminiowych, usunięcie warstwy tlenków i zastosowanie odpowiedniej pasty stykowej.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śrub imbusowych (zgodnie z dokumentacją techniczną dla danego przekroju), aby zapewnić optymalny docisk bez uszkodzenia struktury żyły.
• Promień gięcia: Należy zachować odpowiedni promień gięcia kabli 240 mm², aby uniknąć naprężeń mechanicznych na zacisku.

FAQ

• Czy w jednym zacisku można łączyć jednocześnie przewód aluminiowy i miedziany? Tak, konstrukcja zacisku OTL240-2 jest w pełni przystosowana do łączenia przewodów Al i Cu dzięki cynowaniu elementów przewodzących.
• Jakie jest maksymalne napięcie pracy dla prądu stałego? Złączka jest certyfikowana do pracy z napięciem stałym do 1500 V DC.
• Czy zacisk wymaga specjalistycznych narzędzi? Do dokręcenia śrub zaciskowych niezbędny jest klucz imbusowy o odpowiednim rozmiarze, co pozwala na uzyskanie wysokiej siły docisku.
