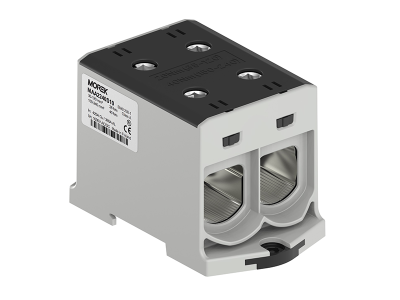

Zacisk uniwersalny, złączka OTL240-2 czarna 2xAl/Cu 35-240mm2 1000V, MAA2240S10 | MAA2240S10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL240-2 w kolorze czarnym to wszechstronna złączka przeznaczona do bezpośredniego łączenia przewodów aluminiowych i miedzianych o przekrojach od 35 mm² do 240 mm². Wyposażona w fabrycznie naniesioną pastę kontaktową, eliminuje konieczność stosowania oddzielnych środków przeciwdziałających korozji elektrochemicznej. Napięcie znamionowe 1000V AC/DC zapewnia elastyczność zastosowań w instalacjach niskiego i średniego napięcia.

• Uniwersalne połączenie Al/Cu: Bezpośrednie podłączenie przewodów aluminiowych i miedzianych bez adapterów, co redukuje koszty i czas montażu.
• Fabrycznie zaaplikowana pasta kontaktowa: Minimalizuje ryzyko korozji kontaktowej i zapewnia trwałe, niezawodne połączenie od pierwszego montażu.
• Przekrój 35-240 mm²: Obsługuje szeroki zakres średnic przewodów, od instalacji mieszkaniowych po przemysłowe i energetyczne.
• Napięcie znamionowe 1000V: Kompatybilne z instalacjami AC i DC, w tym fotowoltaicznymi i przemysłowymi.
• Kolor czarny z oznaczeniem 2xAl/Cu: Ułatwia identyfikację i dobór odpowiedniego zacisku w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Zacisk spełnia wymagania norm EN 60947-7-1 (zaciski do przewodów sztywnych i wielodrutowych), EN 61238-1 (zaciski prądowe do przewodów aluminiowych i miedzianych) oraz posiada certyfikat UL 1059. Obudowa wykonana z materiału o klasie palności V0 (zgodnie z UL94) gwarantuje bezpieczeństwo przeciwpożarowe.

Zastosowanie

Zacisk uniwersalny OTL240-2 przeznaczony jest do instalacji wymagających niezawodnych i trwałych połączeń przewodów aluminiowych i miedzianych.

• Instalacje fotowoltaiczne – połączenia między panelami a inwerterem, a także w obwodach DC.
• Rozdzielnice przemysłowe i energetyczne – główne zaciski zasilające i rozdział mocy.
• Instalacje mieszkaniowe i budynkowe – podłączenia w tablicach rozdzielczych i skrzynkach przyłączeniowych.
• Obwody o podwyższonym ryzyku zwarć i przeciążeń – dzięki klasie zwarciowej A, zacisk zapewnia bezpieczeństwo nawet w trudnych warunkach pracy.

Wskazówki Montażowe

Zacisk należy montować wyłącznie po odłączeniu napięcia w instalacji. Przewody należy oczyścić z izolacji na długości zgodnej z wymiarami zacisku, a następnie wprowadzić do gniazd. Moment dokręcenia należy dostosować do oznaczenia na pokrywie złączki (szczegóły w dokumentacji technicznej). Zaleca się stosowanie odpowiednich narzędzi dynamometrycznych. Podczas łączenia przewodów aluminiowych i miedzianych upewnić się, że pasta kontaktowa jest równomiernie rozprowadzona. Po montażu sprawdzić stabilność połączenia poprzez lekkie pociągnięcie przewodów.

FAQ

• Czy zacisk OTL240-2 wymaga dodatkowej pasty kontaktowej? Nie – pasta kontaktowa jest fabrycznie naniesiona na styki, co eliminuje konieczność jej aplikacji podczas montażu.
• Jaki jest maksymalny prąd znamionowy dla tego zacisku? Dane dotyczące prądu znamionowego nie zostały podane w dostępnych informacjach. W celu uzyskania dokładnych wartości należy zapoznać się z dokumentacją producenta lub kartą katalogową.
• Czy zacisk nadaje się do montażu na szynie DIN? Tak – zacisk wyposażony jest w mechanizm ClickSet™ umożliwiający szybki montaż na szynie DIN 35 mm, co upraszcza instalację w rozdzielnicach.
