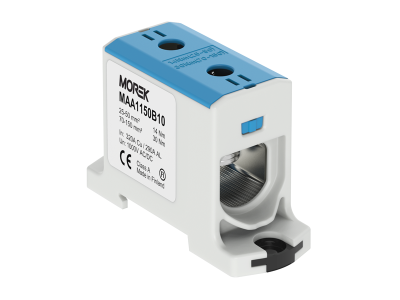

Zacisk uniwersalny, złączka OTL150 niebieska, 1xAl/Cu 25-150mm 1500V², MAA1150B10 | MAA1150B10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL150 w kolorze niebieskim (kod produktu MAA1150B10) to zaawansowane rozwiązanie łączeniowe zaprojektowane przez firmę MOREK z myślą o najbardziej wymagających instalacjach elektroenergetycznych. Złączka ta umożliwia bezpieczne i trwałe połączenie przewodów wykonanych zarówno z aluminium, jak i miedzi (technologia Al/Cu), co eliminuje problemy związane z korozją galwaniczną na styku różnych metali. Szeroki zakres przekrojów znamionowych, obejmujący przedział od 25 mm² do aż 150 mm², pozwala na elastyczne zarządzanie okablowaniem w rozdzielnicach głównych i przemysłowych. Produkt charakteryzuje się wysoką odpornością napięciową, pracując stabilnie przy napięciu znamionowym do 1000V AC oraz 1500V DC, co czyni go idealnym komponentem do nowoczesnych systemów fotowoltaicznych (PV) oraz magazynów energii.

• Uniwersalność materiałowa: Możliwość łączenia przewodów aluminiowych i miedzianych w jednym zacisku.
• Wysoka izolacja: Obudowa wykonana z wysokiej jakości tworzywa o stopniu ochrony IP20 zapewnia bezpieczeństwo użytkowania.
• Kolorystyka: Niebieska obudowa ułatwia szybką identyfikację toru neutralnego (N) w rozdzielnicy.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca na szynie montażowej.

Zgodność z Normami

Złączka OTL150 została poddana rygorystycznym testom laboratoryjnym, aby zapewnić pełne bezpieczeństwo i niezawodność w warunkach przemysłowych. Produkt spełnia wymagania normy EN 60947-7-1, co potwierdza jego parametry jako złączki torowej do przewodów miedzianych, oraz normy EN 61238-1, która definiuje wymagania dla złączy prasowanych i skręcanych do kabli energetycznych. Dzięki certyfikacji na napięcie 1500V DC, komponent ten jest w pełni zgodny z wymogami stawianymi osprzętowi stosowanemu w instalacjach odnawialnych źródeł energii.

Zastosowanie

Zacisk MAA1150B10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz rozdzielnic niskiego napięcia. Jest niezastąpiony w systemach zasilania awaryjnego, instalacjach przemysłowych o dużym poborze mocy oraz w infrastrukturze ładowania pojazdów elektrycznych. Dzięki możliwości pracy z przewodami aluminiowymi, złączka OTL150 jest często wybierana przez elektroinstalatorów do modernizacji istniejących sieci, gdzie aluminium jest powszechnie stosowanym materiałem przewodzącym ze względu na optymalizację kosztów inwestycji.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złącza. Zacisk OTL150 jest przystosowany do montażu na standardowej szynie DIN (TS35) lub bezpośrednio do płyty montażowej za pomocą śrub. Podczas instalacji przewodów aluminiowych zaleca się usunięcie warstwy tlenków z żyły oraz zastosowanie odpowiedniej pasty stykowej. Należy ściśle przestrzegać zalecanego momentu dokręcania śrub zaciskowych, co gwarantuje niską rezystancję przejścia i zapobiega przegrzewaniu się styku pod obciążeniem. Regularna inspekcja momentu dokręcenia jest dobrą praktyką w harmonogramach konserwacji instalacji elektrycznych.

FAQ

• Czy złączka wymaga specjalnych końcówek tulejkowych? Nie, konstrukcja zacisku OTL150 pozwala na bezpośrednie mocowanie odizolowanych żył drutowych i linkowych, jednak w przypadku linek miedzianych zastosowanie tulejki zwiększa pewność połączenia.
• Czy można stosować ten zacisk w instalacjach prądu stałego? Tak, produkt posiada certyfikację do pracy przy napięciu 1500V DC, co czyni go doskonałym wyborem do systemów fotowoltaicznych.
• Dlaczego złączka jest niebieska? Kolor niebieski jest standardowym oznaczeniem dla przewodów neutralnych (N), co ułatwia organizację i serwisowanie rozdzielnicy.
