Zacisk uniwersalny, złączka OTL150 czerwona, 1xAl/Cu 25-150mm2 1000V, MAA1150R10 | MAA1150R10 Morek

Opis i Kluczowe Cechy

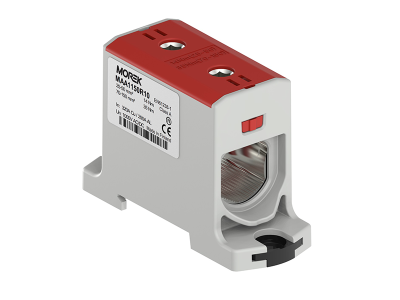

Zacisk uniwersalny OTL150 w kolorze czerwonym to wysokiej jakości złączka przeznaczona do bezpośredniego łączenia przewodów aluminiowych i miedzianych o przekroju 25–150 mm² w instalacjach do 1000V AC/DC. Wyposażona w fabrycznie naniesioną pastę kontaktową i mechanizm montażowy ClickSet™, zapewnia szybkie, niezawodne połączenia bez konieczności stosowania adapterów lub dodatkowych końcówek. Obudowa z materiału klasy palności V0 gwarantuje bezpieczeństwo przeciwpożarowe.

• Bezpośrednie połączenie Al/Cu 25–150 mm²: Jedno złącze obsługuje zarówno miedź, jak i aluminium – eliminuje potrzebę stosowania adapterów, upraszczając montaż i redukując koszty instalacji.
• Pasta kontaktowa fabrycznie naniesiona: Zapewnia stałą ochronę przeciwutleniającą i stabilny kontakt elektryczny – gotowe do użycia od razu po wyjęciu z opakowania.
• Napięcie znamionowe 1000V AC/DC: Przeznaczone do instalacji niskiego i średniego napięcia, w tym fotowoltaicznych i energetycznych, z zachowaniem wysokiego bezpieczeństwa izolacji.
• Mechanizm ClickSet™ do montażu na szynie DIN: Błyskawiczne mocowanie bez narzędzi – idealne dla szybkich instalacji w szafach rozdzielczych i sterowniczych.
• Materiał obudowy klasy palności V0: Maksymalna odporność na ogień, minimalizująca ryzyko rozprzestrzeniania się płomienia w instalacjach.

Zgodność z Normami

Zacisk spełnia wymagania norm EN 60947 i EN 61238 dotyczące aparatury łączeniowej oraz posiada certyfikat UL 1059 i SGS FI, potwierdzający zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Uniwersalny zacisk OTL150 znajduje szerokie zastosowanie w instalacjach wymagających niezawodnych i elastycznych połączeń między przewodami aluminiowymi i miedzianymi.

• Główne zaciski zasilające w rozdzielnicach przemysłowych i energetycznych.
• Instalacje fotowoltaiczne – łączenie stringów i okablowania DC.
• Sieci energetyczne średniego napięcia – rozdział mocy i zabezpieczenia.
• Mieszkaniowe instalacje elektryczne o dużym obciążeniu prądowym.
• Szafy sterownicze i rozdzielcze – szybki montaż na szynie DIN.

Wskazówki Montażowe

Montaż należy przeprowadzić wyłącznie po odłączeniu napięcia w obwodzie. Przewody należy oczyścić z izolacji na odpowiednią długość, usunąć tlenki i zachować właściwy moment dokręcenia (wskazany na złączce). Zacisk zamocować na szynie DIN za pomocą mechanizmu ClickSet™ lub standardowych śrub. Podczas dokręcania używać odpowiedniego klucza dynamometrycznego, aby zapewnić równomierne i trwałe połączenie. Unikać nadmiernego dokręcania, które mogłoby uszkodzić przewód lub zacisk.

FAQ

• Czy złącze OTL150 wymaga stosowania pasty kontaktowej? Nie – pasta kontaktowa jest fabrycznie naniesiona, co eliminuje konieczność dodatkowej aplikacji i przyspiesza montaż.
• Jaki jest maksymalny prąd znamionowy złącza? Maksymalny prąd znamionowy nie został określony w danych produktu – sprawdź kartę katalogową lub etykietę na opakowaniu.
• Czy zacisk nadaje się do montażu na szynie DIN? Tak – wyposażony w mechanizm ClickSet™ umożliwia szybki montaż i demontaż bez użycia narzędzi, a także może być mocowany za pomocą standardowych śrub.
