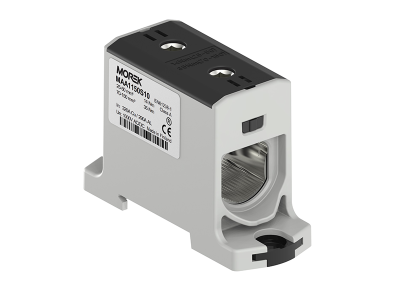

Zacisk uniwersalny, złączka OTL150 czarna, 1xAl/Cu 25-150mm2 1000V, MAA1150S10 | MAA1150S10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL150 w kolorze czarnym to rozwiązanie przeznaczone do bezpośredniego łączenia przewodów aluminiowych i miedzianych o przekroju 25–150 mm². Posiada napięcie znamionowe 1000 V AC/1500 V DC oraz fabrycznie naniesioną pastę kontaktową, eliminującą konieczność dodatkowej preparacji. Obudowa o klasie palności V0 zapewnia bezpieczeństwo przeciwpożarowe, a mechanizm montażowy ClickSet™ umożliwia błyskawiczne mocowanie na szynie DIN.

• Bezpośrednie połączenie Al/Cu: Obejmuje przewody aluminiowe i miedziane (25–150 mm²) bez adapterów, oszczędzając czas i koszty instalacji.
• Napięcie 1000 V AC / 1500 V DC: Kompatybilne z instalacjami niskiego i średniego napięcia, w tym fotowoltaicznymi.
• Pasta kontaktowa fabrycznie aplikowana: Gotowe do montażu – redukuje ryzyko błędów i korozji kontaktów.
• Klasa palności V0 (UL94): Wysoka odporność ogniowa obudowy minimalizuje ryzyko rozprzestrzeniania się płomienia.
• Mechanizm ClickSet™: Szybkie montowanie na szynie DIN – oszczędność czasu przy dużych instalacjach.

Zgodność z Normami

Zacisk OTL150 spełnia wymagania norm EN 60947-7-1, EN 61238-1 oraz posiada certyfikaty UL 1059 i SGS FI. Produkt posiada oznakowanie CE, co potwierdza zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Uniwersalny zacisk OTL150 przeznaczony jest do niezawodnych połączeń w instalacjach wymagających elastyczności pod względem rodzaju i przekroju przewodów.

• Główne zaciski zasilające w rozdzielnicach przemysłowych i energetycznych.
• Instalacje fotowoltaiczne – połączenia przewodów PV o wysokim napięciu.
• Rozdzielanie mocy w szafach sterowniczych i aparatach modułowych.
• Miejscowe punkty połączeń w instalacjach narażonych na przeciążenia i zwarcia.

Wskazówki Montażowe

Montaż powinien być wykonywany przez wykwalifikowany personel SEP z uprawnieniami do pracy przy instalacjach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Zacisk zamocować na szynie DIN za pomocą mechanizmu ClickSet™ lub śrub (moment dokręcenia zgodny z oznaczeniem na pokrywie). Przewody aluminiowe i miedziane wprowadzić do odpowiednich otworów, dokręcić śruby z momentem określonym przez producenta. Pasta kontaktowa nie wymaga uzupełnienia. Po montażu sprawdzić stabilność połączenia i brak luzów.

FAQ

• Czy zacisk OTL150 wymaga użycia dodatkowej pasty kontaktowej? Nie – pasta kontaktowa jest fabrycznie naniesiona na styki, co zapewnia gotowość do montażu od razu po wyjęciu z opakowania.
• Jaki jest zalecany moment dokręcenia śrub? Moment dokręcenia jest widoczny na pokrywie zacisku i powinien być ściśle przestrzegany, aby zapewnić optymalne połączenie i uniknąć uszkodzenia przewodów.
• Czy zacisk nadaje się do instalacji fotowoltaicznych? Tak – napięcie znamionowe 1000 V AC/1500 V DC oraz klasa zwarciowa A czynią go odpowiednim do stosowania w systemach PV.
