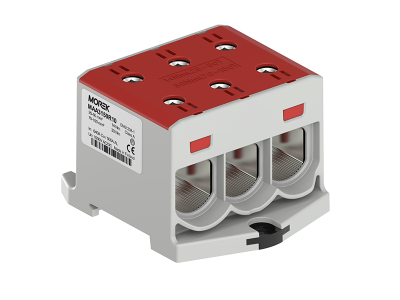

Zacisk uniwersalny, złączka OTL150-3 czerwony 3xAl/Cu 25-150mm2 1000V MAA3150R10 | MAA3150R10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL150-3 w kolorze czerwonym to zaawansowane złącze przeznaczone do bezpośredniego łączenia przewodów aluminiowych i miedzianych o przekrojach od 25 mm² do 150 mm². Wytrzymałość na napięcie 1000V AC/1500V DC oraz klasa palności V0 (UL94) gwarantują bezpieczeństwo nawet w wymagających warunkach eksploatacji. Każde złącze wyposażone jest fabrycznie w pastę kontaktową, co eliminuje potrzebę dodatkowego przygotowania powierzchni i minimalizuje ryzyko błędów montażowych.

• Uniwersalne połączenie Al/Cu: Bezpośrednie podłączenie przewodów aluminiowych i miedzianych o przekrojach 25–150 mm² – eliminuje konieczność stosowania adapterów, oszczędzając czas i koszty.
• Napięcie znamionowe 1000V AC / 1500V DC: Zapewnia stabilną pracę w instalacjach niskiego i średniego napięcia, w tym fotowoltaicznych i energetycznych.
• Fabrycznie nałożona pasta kontaktowa: Ogranicza utlenianie i korozję styków, gwarantując długotrwałą stabilność połączenia elektrycznego.
• Klasa palności V0 (UL94): Materiał obudowy zapewnia odporność na zapłon i minimalizuje ryzyko rozprzestrzeniania się ognia w instalacjach.
• Kolor czerwony i oznaczenie 3xAl/Cu: Ułatwia identyfikację oraz dobór odpowiedniego zacisku do konkretnego zastosowania w rozdzielnicy.

Zgodność z Normami

Zacisk uniwersalny OTL150-3 spełnia wymagania normy EN 60947-7-1 oraz EN 61238-1, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla złączy elektrycznych. Posiada certyfikaty UL 1059 oraz SGS FI, gwarantujące wysoką jakość wykonania i odporność na zwarcia (klasa A).

Zastosowanie

Zacisk uniwersalny OTL150-3 znajduje szerokie zastosowanie w instalacjach wymagających niezawodnych i bezpiecznych połączeń przewodów aluminiowych i miedzianych.

• Główne zaciski zasilające w rozdzielnicach przemysłowych i energetycznych.
• Instalacje fotowoltaiczne – podłączenie kabli solarnych o dużym przekroju.
• Rozdzielanie mocy w szafach sterowniczych i układach automatyki.
• Podłączenie przewodów w miejscach narażonych na przeciążenia i zwarcia, np. w generatorach, falownikach czy układach napędowych.
• Instalacje mieszkaniowe i komercyjne, gdzie wymagane jest elastyczne podejście do różnych typów przewodów.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia od instalacji. Przed montażem upewnić się, że przewody są czyste i pozbawione izolacji na odpowiedniej długości. Zacisk zamocować na szynie DIN (opcja ClickSet™) lub przykręcić śrubami, zachowując zalecany moment dokręcenia widoczny na pokrywie. Po podłączeniu przewodów, upewnić się, że połączenie jest szczelne i nie ma luzów. W przypadku przewodów aluminiowych zaleca się regularne sprawdzanie siły docisku ze względu na ich właściwości termiczne.

FAQ

• Czy zacisk OTL150-3 wymaga stosowania dodatkowej pasty kontaktowej? Nie – zacisk wyposażony jest fabrycznie w pastę kontaktową, co eliminuje potrzebę dodatkowej aplikacji i skraca czas montażu.
• Jaki jest zalecany moment dokręcenia dla zacisku? Moment dokręcenia widoczny jest na pokrywie zacisku. Należy użyć klucza dynamometrycznego, aby zapewnić odpowiednią siłę docisku.
• Czy zacisk nadaje się do instalacji na zewnątrz? Stopień ochrony IP nie został określony w danych produktu. Zaleca się stosowanie w suchych pomieszczeniach lub w miejscach osłoniętych przed bezpośrednim działaniem czynników atmosferycznych.
