Zacisk uniwersalny, złączka OTL-PEN95 żółta/zielona/niebieska, 2xAl/Cu 6-95mm2 1000V, MAA2095P10 | MAA2095P10 Morek

Opis i Kluczowe Cechy

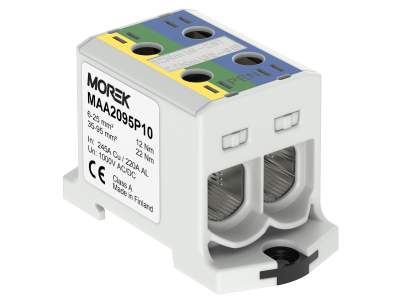

Zacisk uniwersalny OTL-PEN95 (symbol MAA2095P10) w kolorach żółto-zielonym i niebieskim to profesjonalne rozwiązanie do konwersji sieci TN-C na TN-C-S. Zaprojektowany do rozdzielenia przewodu PEN na oddzielne przewody neutralny (N) i ochronny (PE), zwiększa bezpieczeństwo oraz czytelność instalacji elektrycznej. Wyposażony w mechanizm montażowy ClickSet™ umożliwiający szybki montaż na szynie DIN lub przy użyciu śrub.

• Kolorystyka żółto-zielona/niebieska: Umożliwia jednoznaczną identyfikację punktów podziału przewodu PEN na przewody N i PE, poprawiając organizację rozdzielnicy.
• Przewody Al/Cu 6-95 mm²: Kompatybilność z przewodami aluminiowymi i miedzianymi, zapewniająca wszechstronność zastosowań w różnych instalacjach.
• Napięcie znamionowe 1000V AC/1500V DC: Gwarantuje bezpieczeństwo i niezawodność pracy nawet w wymagających warunkach instalacyjnych.
• Mechanizm montażowy ClickSet™: Umożliwia błyskawiczne zamocowanie na szynie DIN, skracając czas instalacji i minimalizując ryzyko błędów montażowych.
• Klasa zwarciowa A: Wysoka odporność na zwarcia, zapewniająca długotrwałą niezawodność połączenia elektrycznego.

Zgodność z Normami

Zacisk OTL-PEN95 spełnia wymagania norm EN 60947-7-1:2009 oraz EN 61238:2003 dotyczących łączników elektrycznych i zacisków. Obudowa posiada klasę palności UL94 V0, co potwierdza wysoką odporność na działanie ognia. Produkt posiada deklarację zgodności CE.

Zastosowanie

Zacisk uniwersalny OTL-PEN95 jest przeznaczony do modernizacji istniejących instalacji oraz budowy nowych sieci elektrycznych, gdzie wymagana jest konwersja układu TN-C na TN-C-S.

• Modernizacja rozdzielnic w budynkach mieszkalnych, handlowych i przemysłowych – poprawa bezpieczeństwa poprzez separację przewodu PEN.
• Budowa nowych instalacji elektrycznych zgodnych z najwyższymi standardami bezpieczeństwa.
• Zastosowanie w systemach energetycznych wymagających wysokiej niezawodności połączeń.
• Uporządkowanie istniejącej instalacji poprzez klarowną identyfikację przewodów N i PE.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zacisk montować na szynie DIN przy użyciu mechanizmu ClickSet™ lub przykręcić śrubami. Przed podłączeniem przewodów upewnić się, że dobrany jest odpowiedni przekrój żyły (6-95 mm²) oraz materiał (Al/Cu). Dokręcanie śrub wykonać z zalecanym momentem obrotowym, korzystając z dokumentacji producenta. Po montażu przeprowadzić testy ciągłości obwodu i poprawności podziału PEN.

FAQ

• Czy zacisk OTL-PEN95 wymaga specjalnych narzędzi do montażu? Nie – mechanizm ClickSet™ pozwala na szybki montaż na szynie DIN bez użycia dodatkowych narzędzi. Alternatywnie można stosować śruby.
• Jaki jest zakres temperatur pracy zacisku? Dokładny zakres temperatur nie został podany w danych produktu. Zaleca się stosowanie w warunkach określonych przez normy EN 60947-7-1:2009.
• Czy zacisk nadaje się do stosowania na zewnątrz? Stopień ochrony IP nie został określony w danych produktu. Produkt przeznaczony jest do stosowania w suchych pomieszczeniach wewnętrznych.
