Zacisk uniwersalny, złączka OTL-PEN240 żółta/zielona/niebieska 2xAl/Cu 35-240mm2 1000V, MAA2240P10 | MAA2240P10 Morek

Opis i Kluczowe Cechy

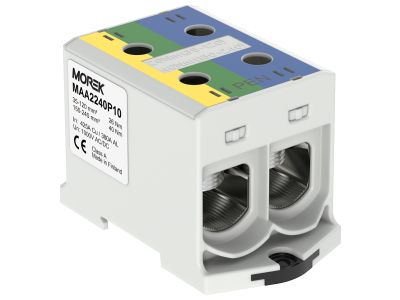

Zacisk uniwersalny OTL-PEN240 (symbol MAA2240P10) to profesjonalne rozwiązanie do konwersji sieci TN-C na TN-C-S, umożliwiające rozdział przewodu PEN na przewody neutralny (N) i ochronny (PE). Przeznaczony do łączania przewodów aluminiowych (Al) i miedzianych (Cu) o zakresie przekrojów 35–240 mm². Wyposażony w mechanizm ClickSet™ do szybkiego montażu na szynie DIN oraz kolorystykę ułatwiającą identyfikację obwodów (żółto-zielony – PE, niebieski – N). Napięcie znamionowe 1000 V AC/1500 V DC zapewnia stabilność pracy w wymagających warunkach.

• Mechanizm ClickSet™: Umożliwia błyskawiczne mocowanie na szynie DIN bez konieczności używania narzędzi, skracając czas montażu i minimalizując ryzyko błędów.
• Kolorystyka żółto-zielona/niebieska: Jednoznacznie identyfikuje punkty rozdziału PEN na przewody N i PE, ułatwiając organizację instalacji i późniejsze przeglądy.
• Zakres przekrojów 35–240 mm² (2xAl/Cu): Kompatybilny z przewodami aluminiowymi i miedzianymi, zapewnia uniwersalność zastosowań w instalacjach o różnych parametrach obciążenia.
• Napięcie znamionowe 1000 V AC/1500 V DC: Gwarantuje niezawodność pracy w sieciach o wysokim napięciu, w tym w instalacjach przemysłowych i komercyjnych.
• Obudowa klasy palności UL94 V0: Wysoka odporność na zapłon i samogasnące właściwości materiału zabezpieczają instalację przed rozprzestrzenianiem się ognia.

Zgodność z Normami

Zacisk OTL-PEN240 spełnia wymagania norm EN 60947-7-1:2009 (wymagania dla złączek szynowych) oraz EN 61238:2003 (wymagania dla połączeń śrubowych i bezśrubowych). Obudowa posiada klasę palności UL94 V0. Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Zacisk uniwersalny OTL-PEN240 jest dedykowany do modernizacji i budowy instalacji elektrycznych wymagających konwersji układu TN-C na TN-C-S. Umożliwia bezpieczny rozdział przewodu PEN na przewody neutralny i ochronny, co poprawia bezpieczeństwo i czytelność sieci.

• Konwersja układu TN-C na TN-C-S w rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych.
• Modernizacja istniejących instalacji w celu spełnienia wymagań aktualnych norm bezpieczeństwa.
• Organizacja obwodów w nowych instalacjach, gdzie wymagana jest klarowna identyfikacja przewodów N i PE.
• Wykorzystanie w rozdzielnicach niskiego napięcia, szczególnie w miejscach o wysokim ryzyku zwarcia lub przeciążenia.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie roboczym. Zacisk mocować na szynie DIN za pomocą mechanizmu ClickSet™ lub śrub M6. Przewody aluminiowe i miedziane należy odpowiednio przygotować – oczyścić z izolacji, zabezpieczyć antyoksydacyjnie (w przypadku Al) i dokręcić momentem mechanicznym zgodnie z zaleceniami producenta przewodów. Unikać zginania przewodów pod ostrym kątem w okolicy złącza. Po montażu należy przeprowadzić pomiar rezystancji kontaktu i sprawdzić poprawność rozdziału PEN na N i PE.

FAQ

• Czy zacisk OTL-PEN240 nadaje się do przewodów miedzianych? Tak, zacisk jest kompatybilny z przewodami miedzianymi (Cu) i aluminiowymi (Al) o zakresie przekrojów 35–240 mm².
• Jaki jest maksymalny prąd obciążenia złącza? Dane wejściowe nie zawierają informacji o maksymalnym prądzie obciążenia. Zaleca się dobór przewodów i zacisków zgodnie z projektem instalacji i obowiązującymi normami.
• Czy mechanizm ClickSet™ wymaga dodatkowych narzędzi? Nie – mechanizm pozwala na szybkie mocowanie na szynie DIN bez użycia narzędzi, co przyspiesza montaż i redukuje koszty robocizny.
