Zacisk uniwersalny, złączka OTL-PEN żółta/zielona/niebieskia 2xAl/Cu 25-150mm2 1000V, MAA2150P10 | MAA2150P10 Morek

Opis i Kluczowe Cechy

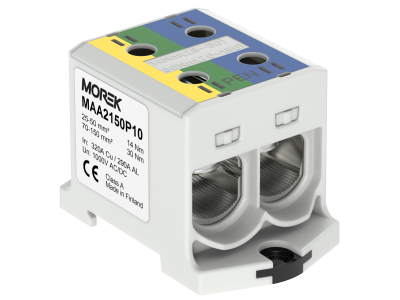

Zacisk uniwersalny OTL-PEN (symbol MAA2150P10) to profesjonalne rozwiązanie do konwersji sieci TN-C na TN-C-S w instalacjach elektrycznych. Złącze wyposażone w zaciski o kolorystyce żółto-zielonej (PE) i niebieskiej (N) umożliwia jednoznaczne rozdzielenie przewodu PEN na oddzielne przewody neutralny (N) i ochronny (PE). Przeznaczone do współpracy z przewodami aluminiowymi i miedzianymi o przekroju 25-150 mm², gwarantuje bezpieczeństwo i klarowność instalacji.

• Kolorystyka zacisków (żółto-zielony/niebieski): Ułatwia identyfikację punktów podziału PEN na N i PE, zapewniając przejrzystość i uporządkowanie w rozdzielnicy.
• Zakres przekrojów 25-150 mm²: Kompatybilność z przewodami aluminiowymi (Al) i miedzianymi (Cu) – uniwersalne rozwiązanie do różnych typów instalacji.
• Napięcie znamionowe 1000V AC/1500V DC: Wysoka odporność na napięcie, gwarantująca bezpieczeństwo w instalacjach o podwyższonych wymaganiach.
• Klasa zwarciowa A: Odpowiednia odporność na zwarcia, zapewniająca niezawodność nawet w ekstremalnych warunkach eksploatacji.
• Mechanizm montażowy ClickSet™: Szybki montaż na szynie DIN lub za pomocą śrub – elastyczność i oszczędność czasu podczas instalacji.

Zgodność z Normami

Zacisk OTL-PEN spełnia wymagania norm EN 60947-7-1:2009 oraz EN 61238:2003, które dotyczą łączników i złącz dla instalacji elektrycznych. Charakteryzuje się klasą palności obudowy UL94 V0, potwierdzającą wysokie standardy bezpieczeństwa przeciwpożarowego. Produkt posiada deklarację zgodności CE.

Zastosowanie

Złącze OTL-PEN to kluczowy element w modernizacji instalacji elektrycznych, umożliwiający płynne przejście z układu TN-C na TN-C-S – standardu wymaganego w nowoczesnych instalacjach.

• Modernizacja istniejących instalacji TN-C w budynkach mieszkalnych, biurowych i przemysłowych – kluczowe dla podniesienia standardu bezpieczeństwa.
• Budowa nowych sieci elektrycznych z wymaganiem rozdziału PEN na N i PE – zgodnie z najnowszymi normami bezpieczeństwa.
• Instalacje w rozdzielnicach elektrycznych, gdzie wymagana jest klarowna identyfikacja obwodów neutralnych i ochronnych.
• Zastosowania przemysłowe i komercyjne, gdzie niezawodność i czytelność instalacji są priorytetem.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Zacisk należy zamontować na szynie DIN przy użyciu mechanizmu ClickSet™ lub przykręcić śrubami, dobierając odpowiedni moment dokręcania zgodnie z dokumentacją producenta. Przewody Al/Cu o odpowiednim przekroju (25-150 mm²) wprowadzić do zacisków i dokręcić z zalecanym momentem. Upewnić się, że kolorystyka zacisków (żółto-zielony/niebieski) odpowiada podziałowi PEN na N i PE. Po montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Jakie są główne zalety złącza OTL-PEN? Umożliwia konwersję sieci TN-C na TN-C-S, zapewniając bezpieczeństwo i klarowność instalacji. Kolorystyka zacisków ułatwia identyfikację obwodów, a uniwersalność przekrojów (25-150 mm²) pozwala na stosowanie z przewodami Al i Cu.
• Czy zacisk nadaje się do przewodów aluminiowych? Tak – złącze jest kompatybilne z przewodami aluminiowymi (Al) i miedzianymi (Cu) w zakresie 25-150 mm², co czyni je wszechstronnym rozwiązaniem.
• Jak zamontować zacisk na szynie DIN? Wykorzystać mechanizm ClickSet™ – wystarczy zatrzasnąć zacisk na szynie, co znacznie przyspiesza montaż w porównaniu do tradycyjnych metod mocowania.
