Zacisk uniwersalny, złączka OTL-PEN 300-2 żół.ziel./nieb. 2xAl/Cu 95-300mm² 1000VAC/1500VDC | MAA2300P10 Morek

Opis i Kluczowe Cechy

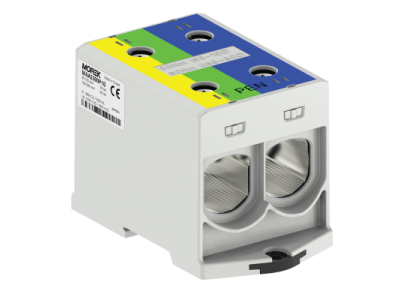

Zacisk uniwersalny OTL-PEN 300-2 służy do konwersji sieci elektrycznej z układu TN-C na TN-C-S przez rozdzielenie przewodu PEN na przewód neutralny (N) i ochronny (PE). Wykonany z trwałych materiałów, obsługuje przewody aluminiowe (Al) i miedziane (Cu) w zakresie 95–300 mm². Napięcie znamionowe 1000 V AC/1500 V DC oraz wysoka klasa zwarciowa A gwarantują niezawodność w wymagających instalacjach.

• Podział przewodu PEN na N i PE: Umożliwia konwersję układu TN-C na TN-C-S, zwiększając bezpieczeństwo i czytelność instalacji elektrycznej.
• Obsługa przewodów Al/Cu: Uniwersalny zacisk dla przewodów aluminiowych i miedzianych o przekrojach 95–300 mm² – elastyczne dostosowanie do różnych rodzajów instalacji.
• Identyfikacja kolorystyczna: Zaciski w kolorze żółto-zielonym (PE) i niebieskim (N) ułatwiają prawidłowe połączenie i utrzymanie porządku w rozdzielnicy.
• Wysokie napięcie znamionowe 1000V AC/1500V DC: Zapewnia bezpieczną pracę w instalacjach niskiego napięcia i systemach DC.
• Klasa zwarciowa A: Odporność na zwarcia gwarantuje trwałość połączenia nawet w warunkach wysokiego obciążenia prądowego.
• Montaż na szynie DIN (ClickSet™) lub śrubami: Szybki i elastyczny montaż – opcja z klamrą ClickSet™ ułatwia instalację na szynie, alternatywnie możliwe mocowanie śrubami.

Zgodność z Normami

Zacisk OTL-PEN 300-2 spełnia wymagania norm europejskich EN 60947-7-1:2009 oraz EN 61238:2003 dotyczących łączników elektrycznych. Obudowa charakteryzuje się klasą palności UL94 V0, co potwierdza wysoką odporność na zapalenie i bezpieczeństwo przeciwpożarowe. Produkt posiada oznaczenie CE.

Zastosowanie

Zacisk uniwersalny OTL-PEN 300-2 przeznaczony jest do modernizacji istniejących instalacji oraz budowy nowych sieci elektrycznych, gdzie wymagana jest konwersja układu TN-C na TN-C-S.

• Modernizacja rozdzielnic w budynkach mieszkalnych, komercyjnych i przemysłowych – podział przewodu PEN na N i PE dla zwiększenia bezpieczeństwa.
• Nowe instalacje elektryczne – zapewnienie zgodności z normami PN-HD 60364-5-54:2011.
• Uporządkowanie instalacji w szafach sterowniczych – kolorystyka zacisków ułatwia identyfikację i konserwację obwodów.
• Systemy zasilania awaryjnego i UPS – stabilne połączenia o wysokiej wytrzymałości mechanicznej i elektrycznej.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obrębie prac. Zacisk mocować na szynie DIN za pomocą mechanizmu ClickSet™ (nacisnąć do zatrzaśnięcia) lub przykręcić śrubami do płyty montażowej. Przewód PEN wprowadzić do zacisku, a następnie rozdzielić na przewód neutralny (N, niebieski) i ochronny (PE, żółto-zielony), dokręcając śruby zgodnie z wymaganym momentem obrotowym (sprawdzić w dokumentacji producenta). Zapewnić odpowiedni dobór narzędzi i przekroju przewodów.

FAQ

• Jakie przewody można podłączyć do zacisku OTL-PEN 300-2? Zacisk obsługuje przewody aluminiowe (Al) i miedziane (Cu) o przekrojach 95–300 mm².
• Czy zacisk nadaje się do instalacji DC? Tak, zacisk posiada napięcie znamionowe 1500 V DC, co pozwala na stosowanie w systemach prądu stałego.
• Jakie narzędzia są potrzebne do montażu? Do montażu na szynie DIN wystarczy standardowy zestaw monterski. Przy mocowaniu śrubami zaleca się użycie klucza dynamometrycznego w celu zapewnienia odpowiedniego momentu dokręcania.
