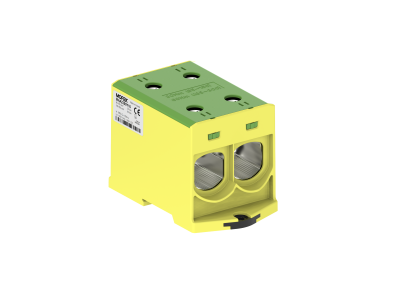

Zacisk uniwersalny, złączka OTL 300-2 żółto-zielony 2xAl/Cu 95-300mm² 1000VAC/1500VDC | MAA2300Y10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL 300-2 w kolorze żółto-zielonym to innowacyjne złącze przeznaczone do bezpośredniego łączenia przewodów aluminiowych i miedzianych o przekroju 95–300 mm². Napięcie znamionowe 1000 V AC/1500 V DC oraz fabrycznie naniesiona pasta kontaktowa eliminują potrzebę stosowania adapterów i końcówek bimetalicznych. Wysoka klasa palności V0 (UL94) i mechanizm montażu ClickSet™ na szynę DIN zapewniają szybki, bezpieczny montaż i długotrwałą niezawodność połączeń.

• Uniwersalne połączenie Al/Cu: Bezpośrednie łączenie przewodów aluminiowych i miedzianych o przekroju 95–300 mm² – eliminuje konieczność stosowania dodatkowych adapterów.
• Fabrycznie naniesiona pasta kontaktowa: Minimalizuje ryzyko korozji kontaktowej i zapewnia stabilne połączenie od pierwszego montażu, skracając czas instalacji.
• Napięcie 1000 V AC / 1500 V DC: Przeznaczone do instalacji niskonapięciowych, średnionapięciowych oraz fotowoltaicznych – elastyczne rozwiązanie dla różnorodnych aplikacji.
• Mechanizm ClickSet™ na szynę DIN: Błyskawiczny montaż i demontaż złącza – idealne do aplikacji wymagających częstych modyfikacji instalacji.
• Kolor żółto-zielony: Standardowe oznakowanie obwodu uziemiającego, zapewniające zgodność z normami kolorystyki instalacji elektrycznych.

Zgodność z Normami

Zacisk spełnia wymagania norm EN 60947-7-1, EN 61238-1-3 oraz posiada certyfikaty UL 1059 i SGS FI. Wysoka klasa palności V0 (UL94) i stopień ochrony IP20 potwierdzają zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Uniwersalne zaciski OTL 300-2 znajdują zastosowanie w instalacjach wymagających niezawodnych i bezpiecznych połączeń przewodów aluminiowych i miedzianych o dużych przekrojach.

• Główne zaciski zasilające w rozdzielnicach przemysłowych i energetycznych.
• Instalacje fotowoltaiczne – połączenia między modułami a inwerterem.
• Szafy sterownicze i układy rozdziału mocy w budynkach mieszkalnych i komercyjnych.
• Miejsca narażone na przeciążenia prądowe i zwarcia – klasa zwarciowa A zapewnia maksymalne bezpieczeństwo.

Wskazówki Montażowe

Montaż powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Przed montażem upewnić się, że przewody zostały odpowiednio przygotowane (odizolowane na wymaganej długości). Zacisk należy zamontować na szynie DIN przy użyciu mechanizmu ClickSet™ lub śrub (w zależności od konfiguracji). Moment dokręcania podany na pokrywie złącza należy bezwzględnie przestrzegać. Fabrycznie naniesiona pasta kontaktowa nie wymaga dodatkowego smarowania. Po montażu zaleca się wizualną kontrolę poprawności połączenia.

FAQ

• Czy zacisk OTL 300-2 wymaga stosowania pasty kontaktowej? Nie – pasta kontaktowa została fabrycznie naniesiona w złączu, co eliminuje konieczność dodatkowego smarowania i przyspiesza montaż.
• Jaki jest maksymalny przekrój przewodów, które można podłączyć do zacisku? Zacisk przeznaczony jest do przewodów o przekroju 95–300 mm², zarówno aluminiowych, jak i miedzianych.
• Czy zacisk nadaje się do instalacji fotowoltaicznych? Tak – napięcie znamionowe 1000 V AC/1500 V DC oraz wysoka niezawodność połączeń sprawiają, że zacisk idealnie nadaje się do zastosowań fotowoltaicznych.
